Opel Insignia - Kühlmittelverlust / AGR-Kühler | HELLA

Opel

Insignia

Baujahr: 2008 - 2013

Motor: 2,0 CDTi

Kühlmittelverlust / AGR-Kühler

Bei o.g. Fahrzeugen kann es zu einem schleichenden Kühlmittelverlust aufgrund eines defekten Gehäuses des Abgasrückführungskühlers (AGR-Kühler) kommen.

Bei einem Kühlmittelverlust sollte dem Gehäuse des AGR-Kühlers (Bild 1) besondere Aufmerksamkeit geschenkt werden. Durch einen Riss kann eine geringfügige Menge Kühlmittel austreten. Der Zugang zum AGR-Kühler ist durch die Einbaulage erschwert. Beim Austausch sollte wie folgt vorgegangen werden:

  • Obere Motorabdeckung und Unterfahrschutz (Motor) entfernen. Der Bereich des AGR-Kühlers (Bild 2) kann nun eingesehen werden
  • Befestigungen des Ladeluftrohrs und Kabelbaums entfernen und Kabelbaumstecker abziehen (Bild 3). Halter Steckeraufnahme, auf dem Gehäuse des AGR-Kühlers, abschrauben
  • Kabel, Halter und Schläuche so fixieren, dass der Zugang zum Gehäuse des AGR-Kühlers frei ist
  • Unterdruckschläuche ober- und unterhalb des Gehäuses markieren und abziehen
  • Halter des Rohrs für den Ölmessstab abschrauben (Bild 4, Pos. A) und vorsichtig zur Seite biegen
  • 5 Schrauben (Bild 4), mit denen das Gehäuse angeschraubt ist, entfernen
  • Gehäuse mit dem innenliegenden AGR-Kühler abnehmen
  • Sichtprüfung des AGR-Kühlers vornehmen
  • Neue Dichtung aus dem Reparatursatz des AGR-Kühlergehäuses am „Motorblock“ montieren (Bild 5). Damit die Dichtung nicht abfällt kann als Montagehilfe geeignetes Dichtmittel verwenden werden
  • AGR-Kühler mit neuer Dichtung in das Gehäuse einführen
  • AGR-Kühler mit Gehäuse montieren
  • Unterdruckschläuche, Halter und Stecker montieren
  • Kühlmittel auffüllen
  • Kühlsystem entlüften und auf Dichtigkeit prüfen
  • Motorabdeckung/Unterfahrschutz montieren
Opel Insignia - Kühlmittelverlust / AGR-Kühler

Bild 1

bi_d_airco_opel_insignia_cdti_kuehlmittelverlust002

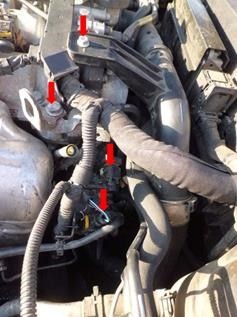

Bild 2

bi_d_airco_opel_insignia_cdti_kuehlmittelverlust003

Bild 3

Opel Insignia - Kühlmittelverlust / AGR-Kühler

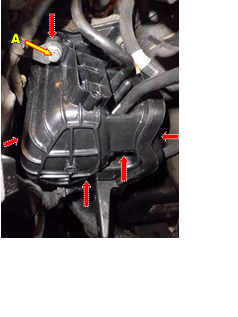

Bild 4

bi_d_airco_opel_insignia_cdti_kuehlmittelverlust005

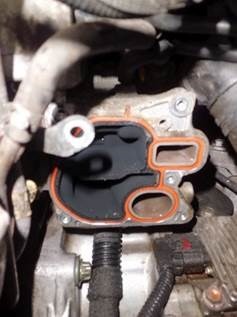

Bild 5
