Projecteurs - Composants
Le boîtier du projecteur présente les fonctions suivantes :
La fonction première du réflecteur est d'absorber la plus grande partie possible du flux lumineux délivré par la lampe et de la diriger en direction de la chaussée. Afin de répondre à cette exigence de la manière la plus efficace possible, Il existe différents systèmes de réflecteurs.
Si la plupart des réflecteurs étaient autrefois réalisés en tôle, les exigences actuelles imposées aux projecteurs - comme les tolérances de fabrication, le design, la qualité de surface, le poids, etc. – font qu'ils sont désormais principalement en plastique (différentes matières thermoplastiques). Ces plastiques permettent une grande précision de forme.
Il est ainsi possible de réaliser des systèmes étagés et multichambres. Les réflecteurs sont ensuite peints afin d'obtenir la qualité de surface requise. Sur les systèmes de projecteurs fortement sollicités au niveau thermique, on utilise également des réflecteurs en aluminium ou en magnésium. L'étape suivante est la métallisation d'une couche de réflexion en aluminium, puis d'une couche de protection en silicium.
En raison de leur trajectoire de faisceau nettement délimitée et de leur important flux lumineux, les modules de projection sont très couramment utilisés sur les projecteurs modernes. Proposant de multiples diamètres de lentilles, fonctions d'éclairage et possibilités de montage, ces modules peuvent être utilisés pour des concepts de projecteurs très personnalisés.
Les glaces de projecteurs à effet optique ont pour mission de dévier, de répandre ou de focaliser le flux lumineux collecté par le réflecteur de manière à générer la répartition lumineuse souhaitée, par exemple la coupure clair-obscur. Ce concept standard a cependant été remplacé entièrement par des systèmes sans effet optique.
Également appelées « glaces de projecteurs lisses et transparentes », elles ne possèdent pas d'éléments optiques. Elles servent uniquement à la protection contre l'encrassement et les intempéries.
Elles ne sont utilisées que sur les systèmes de projecteurs suivants :
Les glaces de projecteurs standards sont en général en verre. Ce dernier doit être sans bulle ni strie. En raison des exigences mentionnées ci-dessus, les glaces de projecteurs sont de plus en plus souvent fabriquées en plastique (polycarbonate, PC).
Cette alternative au verre présente de nombreux avantages :
Pour éviter d'endommager les glaces de projecteurs en plastique, respecter les consignes suivantes :
La répartition lumineuse sur la chaussée se base, dans les projecteurs d'aujourd'hui, sur deux concepts d'éclairage différents : la technique de réflexion et la technique de projection. Alors que les systèmes de réflexion se caractérisent par des réflecteurs à grande surface situés derrière une glace transparente ou à effet optique, les systèmes de projection possèdent une petite sortie de lumière avec une lentille caractéristique.
Le réflecteur présente la surface d'un paraboloïde. Ceci constitue la plus ancienne technique utilisée sur les projecteurs pour la répartition lumineuse. Les réflecteurs paraboliques ne sont toutefois que très peu utilisés aujourd'hui. On ne les trouve plus que sporadiquement dans les projecteurs longue portée et les grands projecteurs H4.
A : Si l'on regarde le réflecteur de face, la partie supérieure du réflecteur est utilisée pour le feu de croisement (Illustration A).
B : La source lumineuse est placée de telle sorte que la lumière émise vers le haut est réfléchie par le réflecteur vers le bas, par l'axe optique, sur la chaussée (Illustration B).

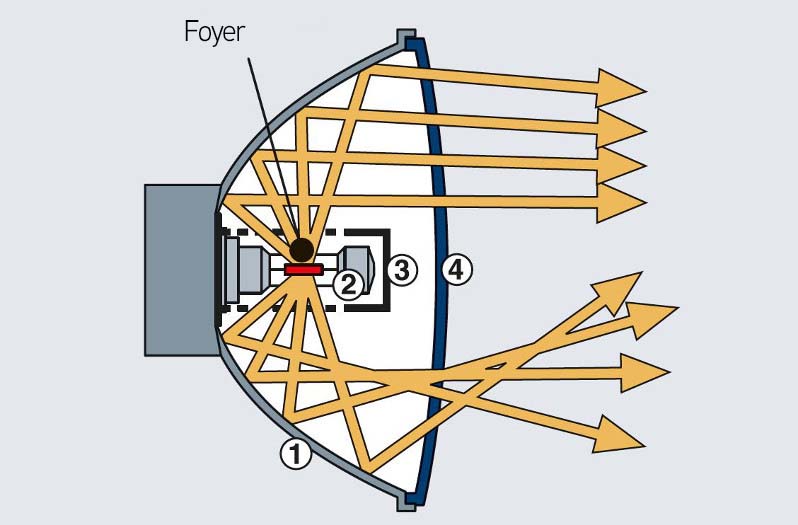

C : Les éléments optiques de la glace produisent la répartition de la lumière, afin de satisfaire aux exigences légales. Deux formes d'éléments optiques sont utilisées à cette fin : des profilages verticaux cylindriques pour la répartition horizontale de la lumière et des structures prismatiques à hauteur de l'axe optique assurant une répartition lumineuse destinée à focaliser plus de lumière aux endroits les plus importants sur la chaussée (Illustration C).
D : La glace d'un projecteur parabolique pour le feu de croisement est dotée d'éléments optiques visibles et fournit la répartition lumineuse typique (Illustration D).

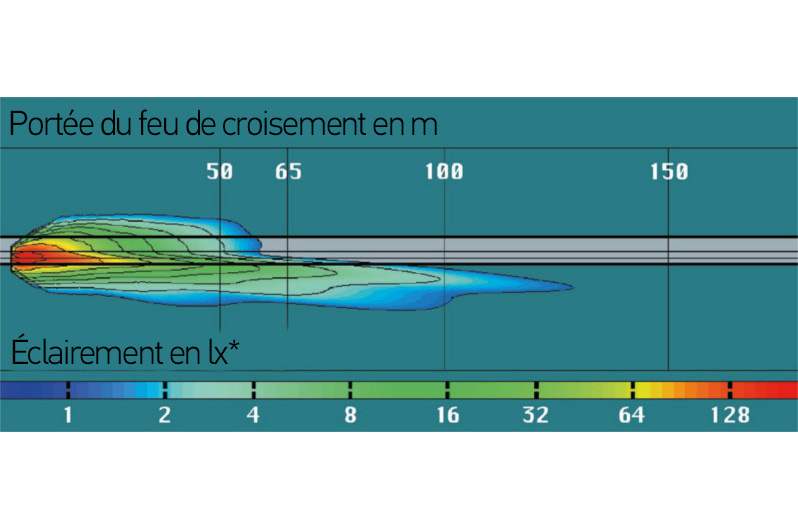

E : Répartition typique du feu de croisement d'un projecteur parabolique sous forme de diagramme Isolux (Illustration E).
Les projecteurs FF présentent des surfaces de réflecteur formées librement dans l'espace. Elles ne peuvent être calculées et optimisées que par ordinateur. Dans l'exemple présenté ici, le réflecteur est divisé en segments qui éclairent différentes zones de la route et des environs.
A : Grâce à une conception spécifique, presque toutes les surfaces du réflecteur peuvent être utilisées pour le feu de croisement (Illustration A).
B : Les surfaces sont orientées de telle sorte que la lumière est réfléchie vers le bas, sur la route, par tous les segments du réflecteur (Illustration B).

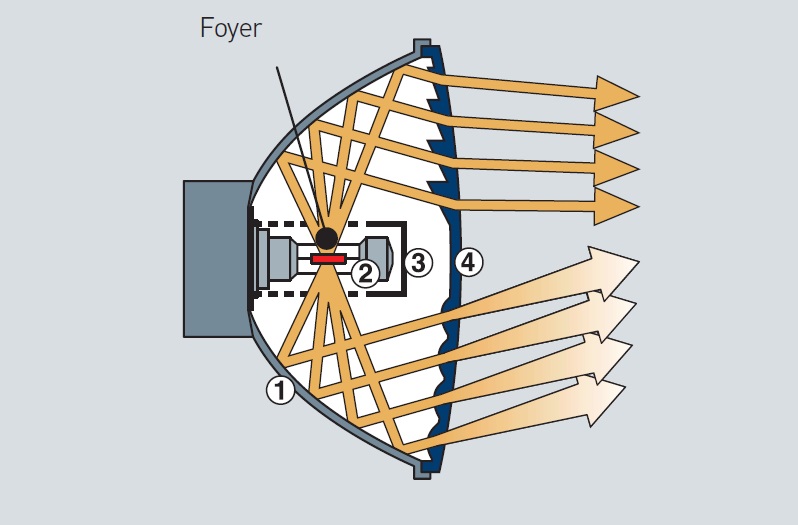

C : La déviation des rayons lumineux et la dispersion de la lumière sont directement assurées par les surfaces du réflecteur. De cette manière, il est également possible d'utiliser des glaces de projecteurs lisses et transparentes, qui donnent une impression de brillant. La coupure clair-obscur et l'éclairage du bas-côté droit sont générés par les segments de réflecteur disposés horizontalement (Illustration C).
D : Exemple de répartition lumineuse sur une glace d'un projecteur FF (Illustration D).

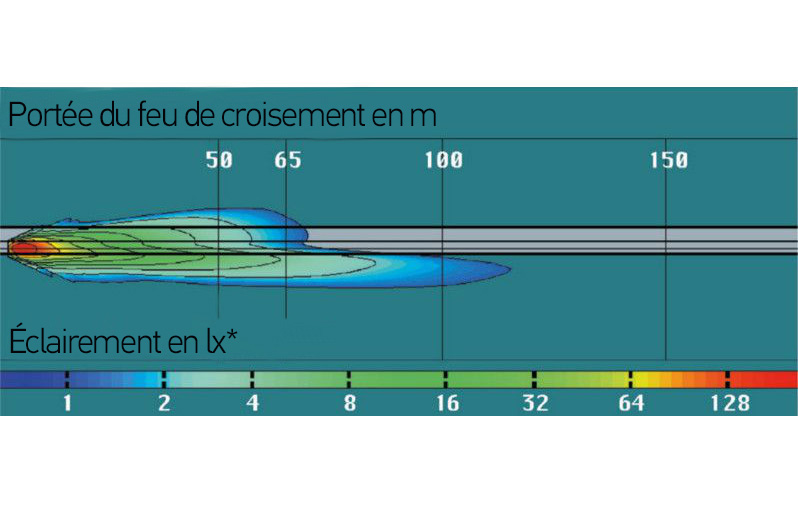

E : La répartition lumineuse sur la chaussée peut être adaptée sans problème à des souhaits et des exigences spécifiques (Illustration E).
Presque tous les systèmes de réflexion modernes pour les feux de croisement sont dotés de réflecteurs FF.
Les projecteurs Super DE sont, comme les projecteurs DE, des systèmes de projection et leur principe de fonctionnement est le même. Les surfaces de réflecteur sont ici conçues par le biais de la technologie à surfaces libres (FF). Le projecteur présente la structure suivante :
A : Le réflecteur saisit le plus de lumière possible de la lampe (Illustration A)
B : La lumière collectée est dirigée de manière à ce qu'une quantité maximum passe l'occulteur et atteigne la lentille (Illustration B).

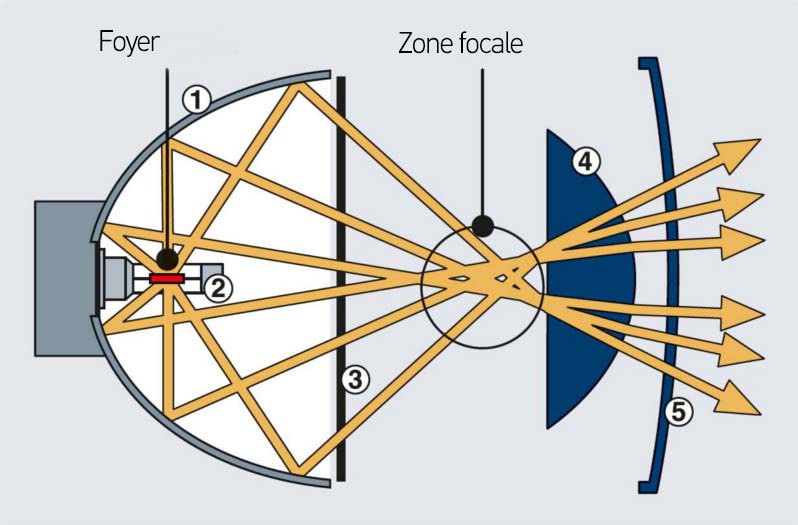

C : La lumière est dirigée de telle sorte par le réflecteur que la répartition lumineuse est générée au niveau de l’occulteur et projetée sur la chaussée par la lentille (Illustration C).
D : Répartition typique du feu de croisement d'un projecteur Super DE sur la glace (Illustration D).

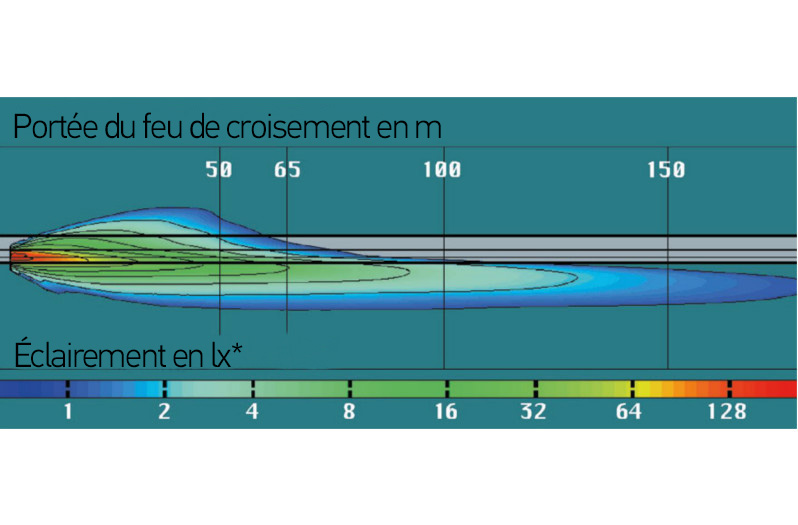

E : Répartition typique du feu de croisement d'un projecteur Super DE sous forme de diagramme Isolux (Illustration E).
La technologie à surfaces libres permet une plus grande dispersion et un meilleur éclairage des accotements. La lumière peut être concentrée à proximité de la coupure clair-obscur, ce qui permet d'avoir une plus grande portée lumineuse et de conduire de façon détendue la nuit. Presque tous les nouveaux systèmes de projection pour feux de croisement sont aujourd'hui équipés de réflecteurs FF. Des lentilles d'un diamètre allant de 40 à 80 mm sont utilisées. Plus les lentilles sont grandes, plus la puissance d'éclairage est élevée, mais plus le poids est important aussi.
En raison du volume des dispositions légales, seules les réglementations les plus importantes sont indiquées ci-après. Dans les directives suivantes figurent toutefois tous les éléments essentiels relatifs aux projecteurs principaux, à leurs caractéristiques et leurs utilisations :
76/761/CEE, ECE-R1 et -R2
Projecteurs pour feux de route et de croisement ainsi que leurs lampes
ECE-R8
Projecteurs avec lampes H1 à H11 (sauf H4), HB3 et HB4
ECE-R20
Projecteurs avec lampes H4
StVZO § 50
Projecteurs pour les feux de croisement et de route
76/756/CEE et ECE-R48
Pour montage et utilisation
ECE-R98/99
Projecteurs avec lampe à décharge
ECE-R112
Projecteurs avec feux de croisement asymétriques (également LED)
ECE-R119
Feu de virage
ECE-R123
Système d’éclairage frontal adaptatif (AFS, Advanced Frontlighting System )
Projecteur pour feux de croisement | |
---|---|
Nombre | Deux |
En largeur | 400 mm max. du point le plus extérieur |
En hauteur | 500 à 1 200 mm admis |
Branchement électrique | Une mise en circuit par paires de projecteurs supplémentaires en plus des feux de croisement et/ou de route est admise. Lors du passage en feux de croisement, tous les projecteurs longue portée doivent s'éteindre simultanément. |
Témoin d’enclenchement | Voyant vert |
Autres | Si les projecteurs sont dotés de lampes à décharge (feux de route et de croisement), un système de correction automatique de portée lumineuse et un lave-projecteurs doivent être montés. Ces exigences s'appliquent également en cas de conversion après le 1er avril 2000 de véhicules déjà en circulation. |
Projecteurs pour feu de route | |
---|---|
Nombre | Deux ou quatre |
En largeur | Pas de prescriptions particulières, mais disposés de manière à ce que le conducteur ne soit pas gêné par les réflexions. |
En hauteur | Pas de prescriptions particulières |
Branchement électrique | Une mise en circuit par paire de projecteurs longue portée supplémentaires en plus des feux de croisement et de route est admise. Lors du passage en feux de croisement, tous les projecteurs longue portée doivent s'éteindre simultanément. |
Témoin d’enclenchement | Témoin bleu |
Autres | L’intensité lumineuse de tous les projecteurs longue portée activables ne doit pas dépasser 300 000 candela. La somme des chiffres de référence ne doit pas être supérieure à 100. |
Projecteurs pour feu anti-brouillard (en option) | |
---|---|
Nombre | Deux, blanc ou jaune clair |
En largeur | Pas de prescriptions particulières |
En hauteur | Ne doivent pas être situés au dessus des projecteurs pour feux de croisement, mais au moins à 250 mm d'après ECE. |
Branchement électrique | Avec feux de croisement et de route. Également possible avec feux de gabarit si la surface de sortie de lumière des antibrouillards est à moins de 400 mm du point le plus extérieur de la largeur. |
