LED-Blinkleuchten SHAPELINE

Maximale Designfreiheit: Mit den innovativen LED-Leuchten der HELLA Shapeline Baureihe lässt sich Fahrzeugen aufgrund der vielfältigen Varianten, Formgebungen und Kombinationsmöglichkeiten ein hochgradig individuelles und zugleich über die gesamte Fahrzeugserie konsistentes Erscheinungsbild verleihen. Das gilt sowohl für große als auch kleine Stückzahlen innerhalb der Fahrzeugserie.



Durch die hohe Anzahl an Kombinationsmöglichkeiten der Shapeline Leuchten lässt sich sowohl für Front als auch Seite und Heck eine individuelle Optik der Fahrzeuge gestalten. Die trifft auch auf die HELLA Shapeline Blinkleuchten zu, welche wie die anderen Shapeline Leuchten im klassisch-geradlinigen Tech Design oder im geschwungen-dynamischen Style Design erhältlich sind. Im Zusammenspiel mit den weiteren Shapeline Leuchten sind der Gestaltungsfreiheit kaum Grenzen gesetzt.



Die qualitativ hochwertigen, aufgrund der LED-Technologie extrem energieeffizienten und langlebigen Shapeline Blinkleuchten sind wasser- und staubdicht sowie hochdruckreinigungsfest (IP X9K und IP 6K7).

Produktvorteile

  • Vielfalt an Formen und Lichtfunktionen der Shapeline Leuchten-Baureihe sorgen für große Designfreiheit
  • Innovative Technik und hohe HELLA Qualität zeichnen die Leuchten aus
  • Dank der Robustheit sind die Shapeline Leuchten für verschiedenste Anwendungsfälle und Fahrzeuge geeignet

ShapeLine

Technische Daten

Betriebsspannung Multivolt (9-32 V)
Nennspannung 12 V / 24 V
Stromverbrauch

Style (Wing): 407 mA (13,5 V) / 197 mA (28 V)

Tech (013 330): 408 mA (13,5 V) / 240 mA (28 V)

Tech (013 398) & Style (Slim): 217 mA (13,5 V) / 105 mA (28 V)
Leistungsaufnahme

Style (Wing): max. 5,5 W (13,5 V/ 28 V)

Tech (013 330): 5,5 W (13,5 V) / 6,7 W (28 V)

Tech (013 398) & Style (Slim): max. 2,93 W (13,5 V/ 28 V)
Lichtfunktion Blinklicht vorne
Lichtquelle LED
Temperaturbereich -40 °C bis +60 °C
Schutzart IP 6K7, IP X9K
Typprüfung ECE, SAE
EMV-Schutz ja
Spezifikation HELLA Norm 67101 Klasse 6.3, 7.2

Programmübersicht

Typprüfung Design Version Befestigung Befestigungs-system Anschluss Artikelnummer

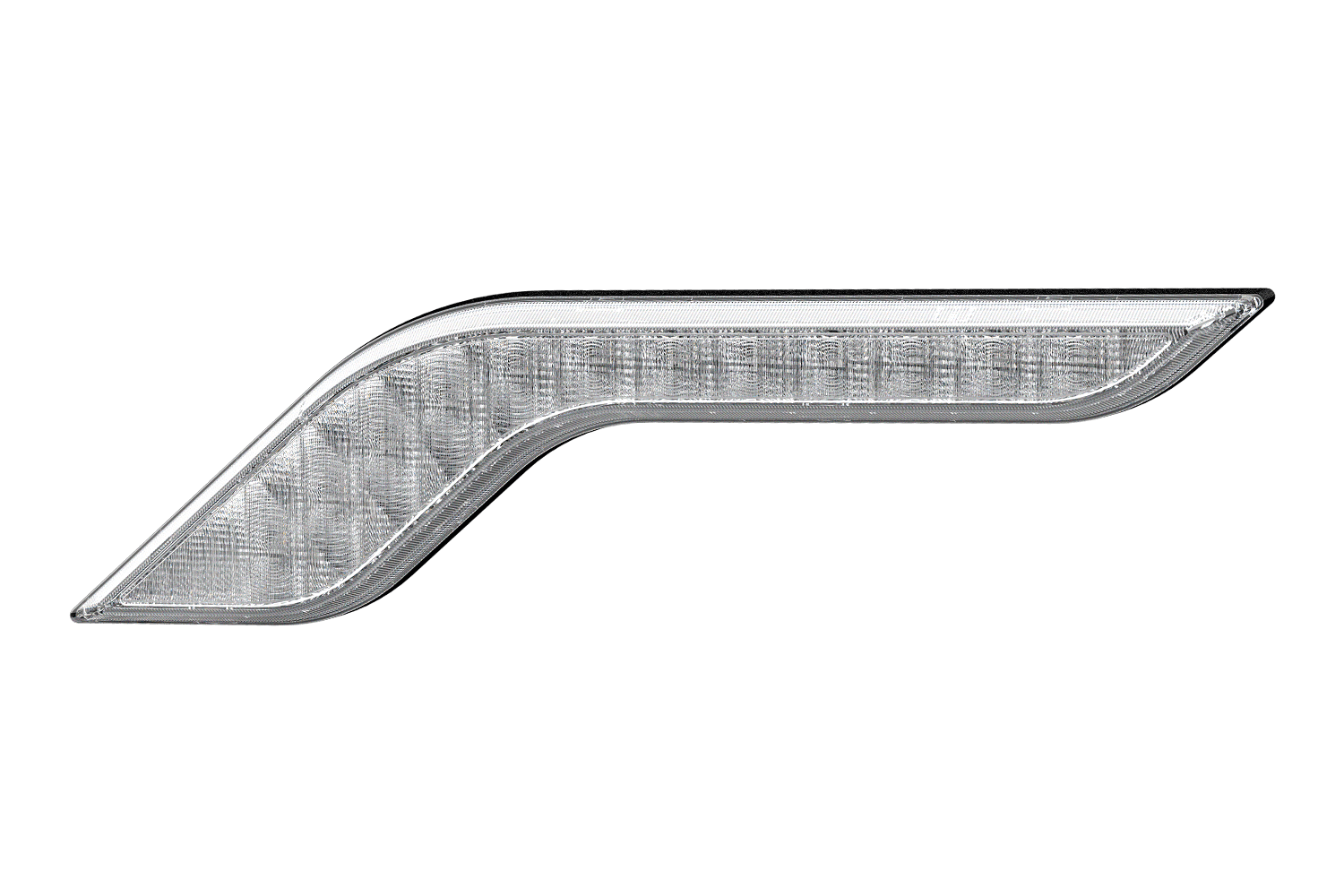

ECE/SAE Style Wing, links Horizontal Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 334-011
ECE/SAE Style Wing, rechts Horizontal Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 334-021
ECE Style Wing, links, mit Wischfunktion L-> R Horizontal Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 334-051
ECE Style Wing, rechts, mit Wischfunktion R-> L Horizontal Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 334-061
ECE/SAE Style Wing, links Vertikal Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 334-031
ECE/SAE Style Wing, rechts Vertikal Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 334-041

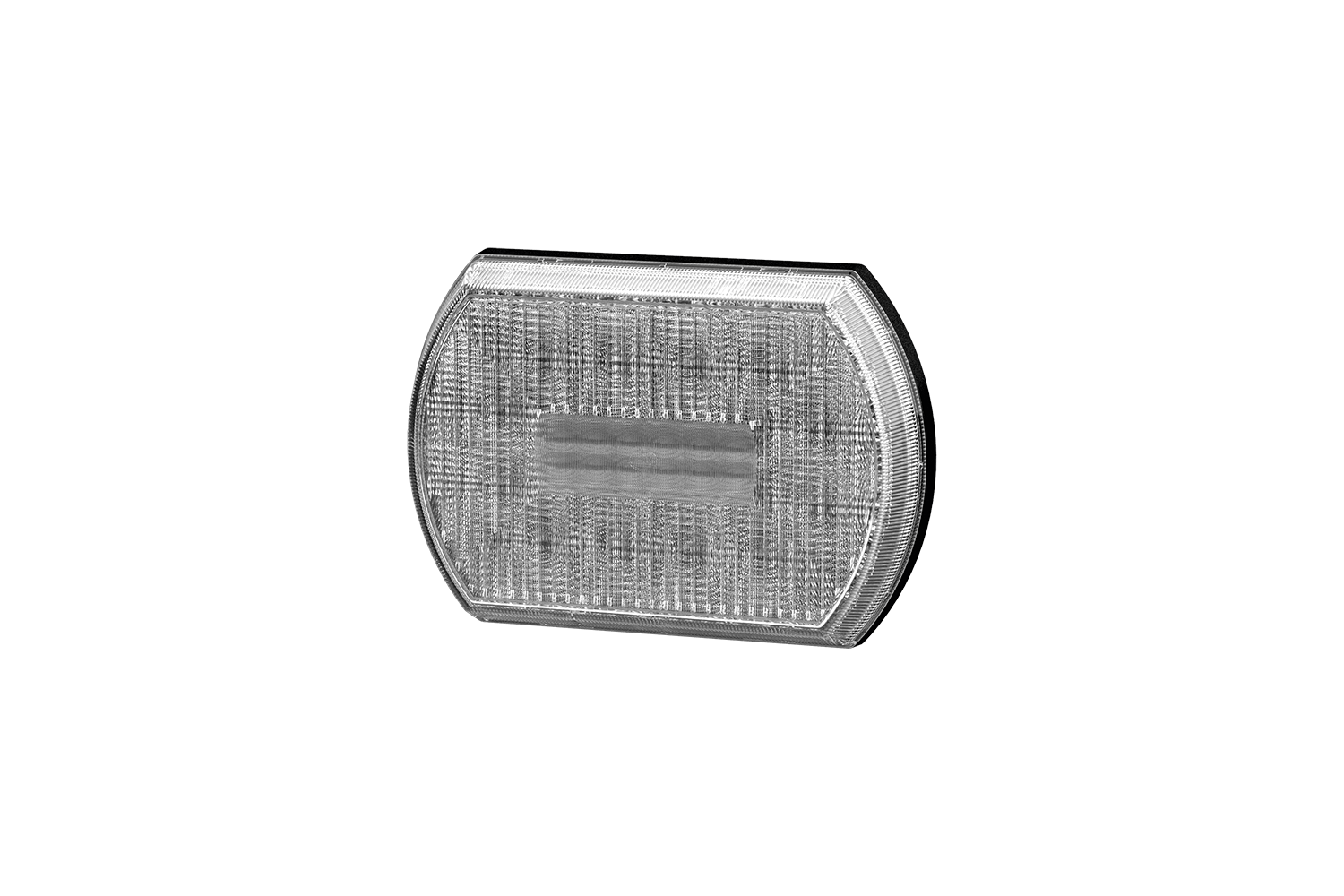

ECE/SAE>2032 Tech - - Schraub* 2-pol. AMP-SUPERSEAL integriert 2BA 013 330-011
ECE/SAE<2032 Tech - - Tape* 2-pol. AMP-integriert 2BA 013 398-001
ECE Tech Mit Wischfunktion - Tape* 2-pol. AMP-integriert 2BA 013 398-011

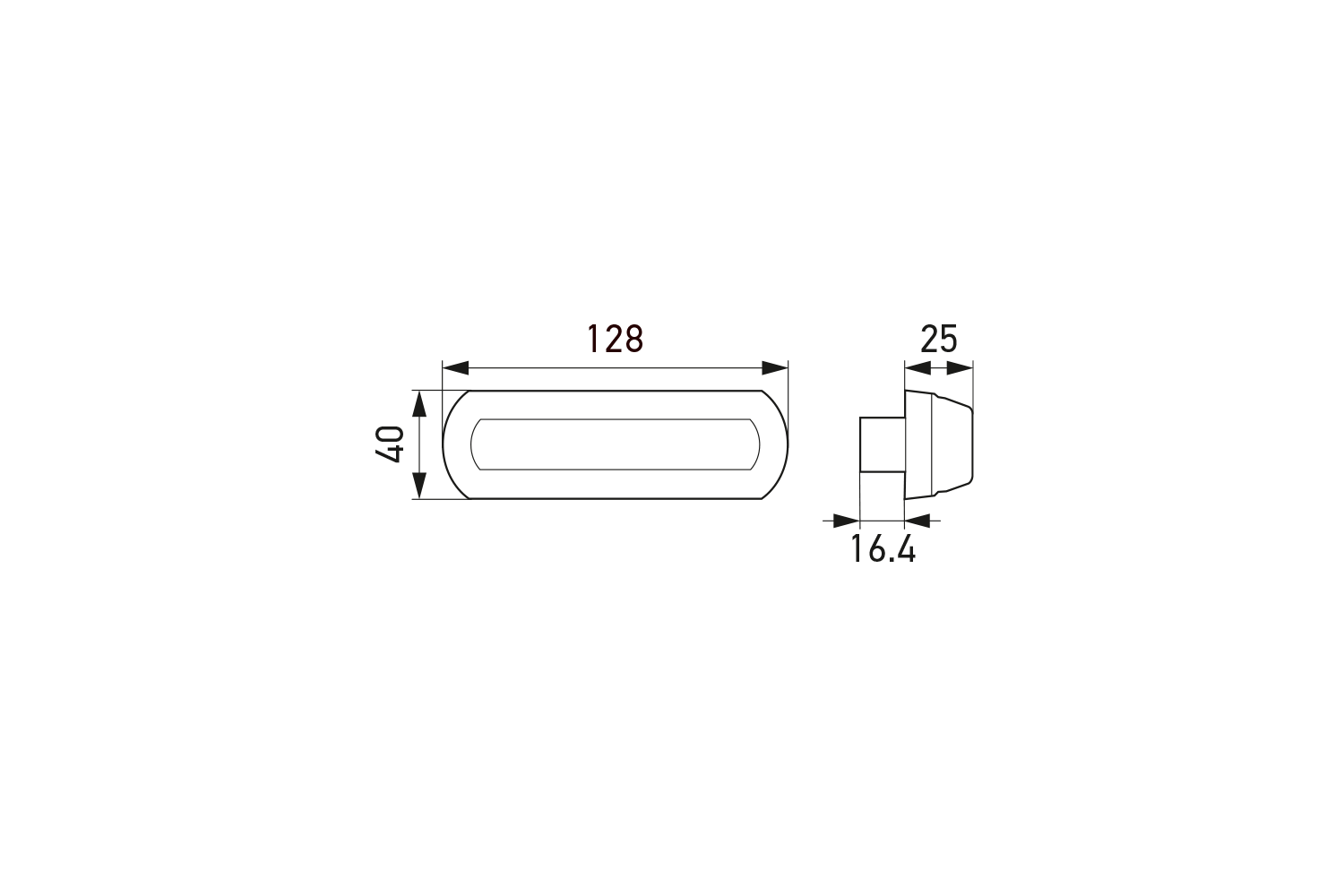

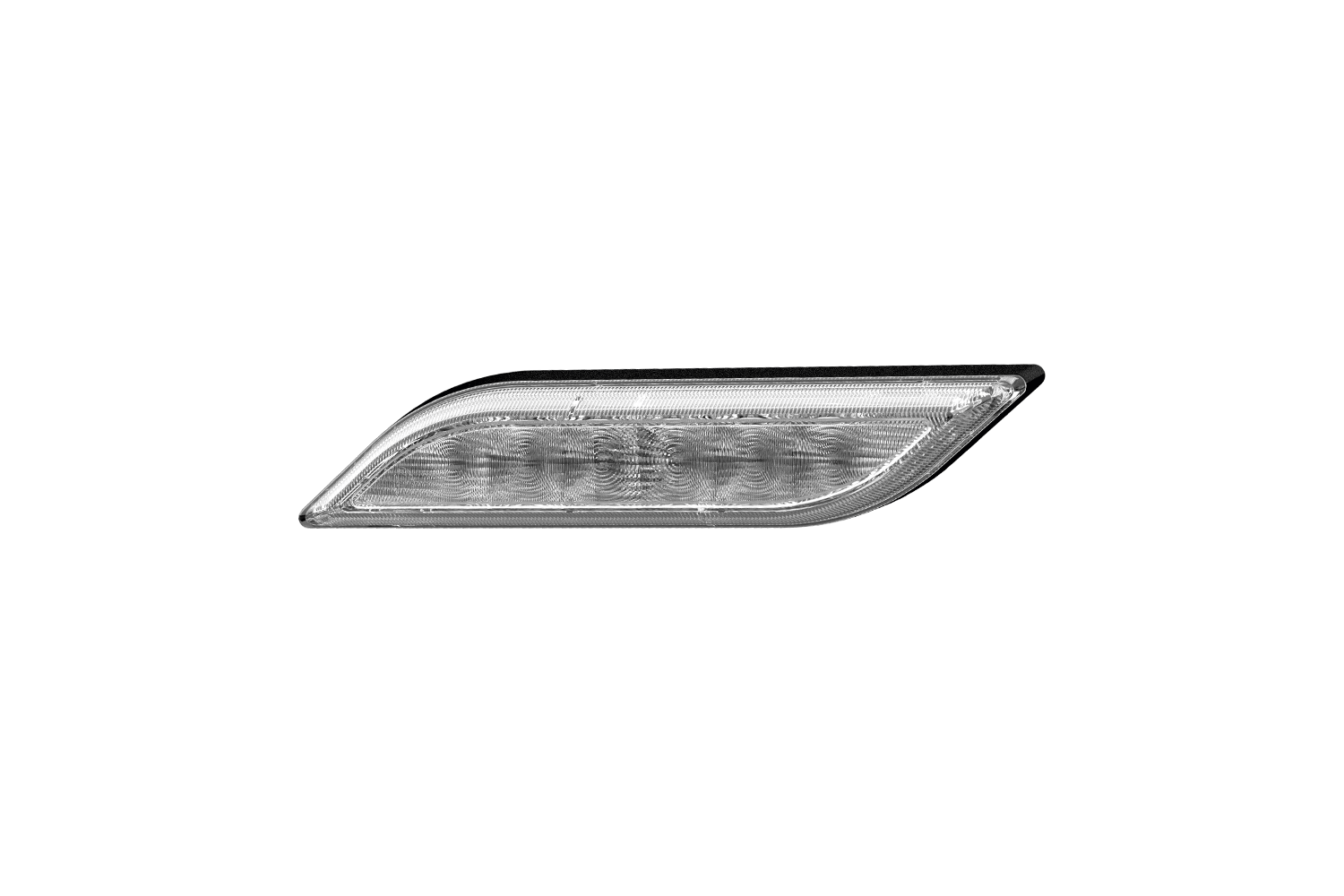

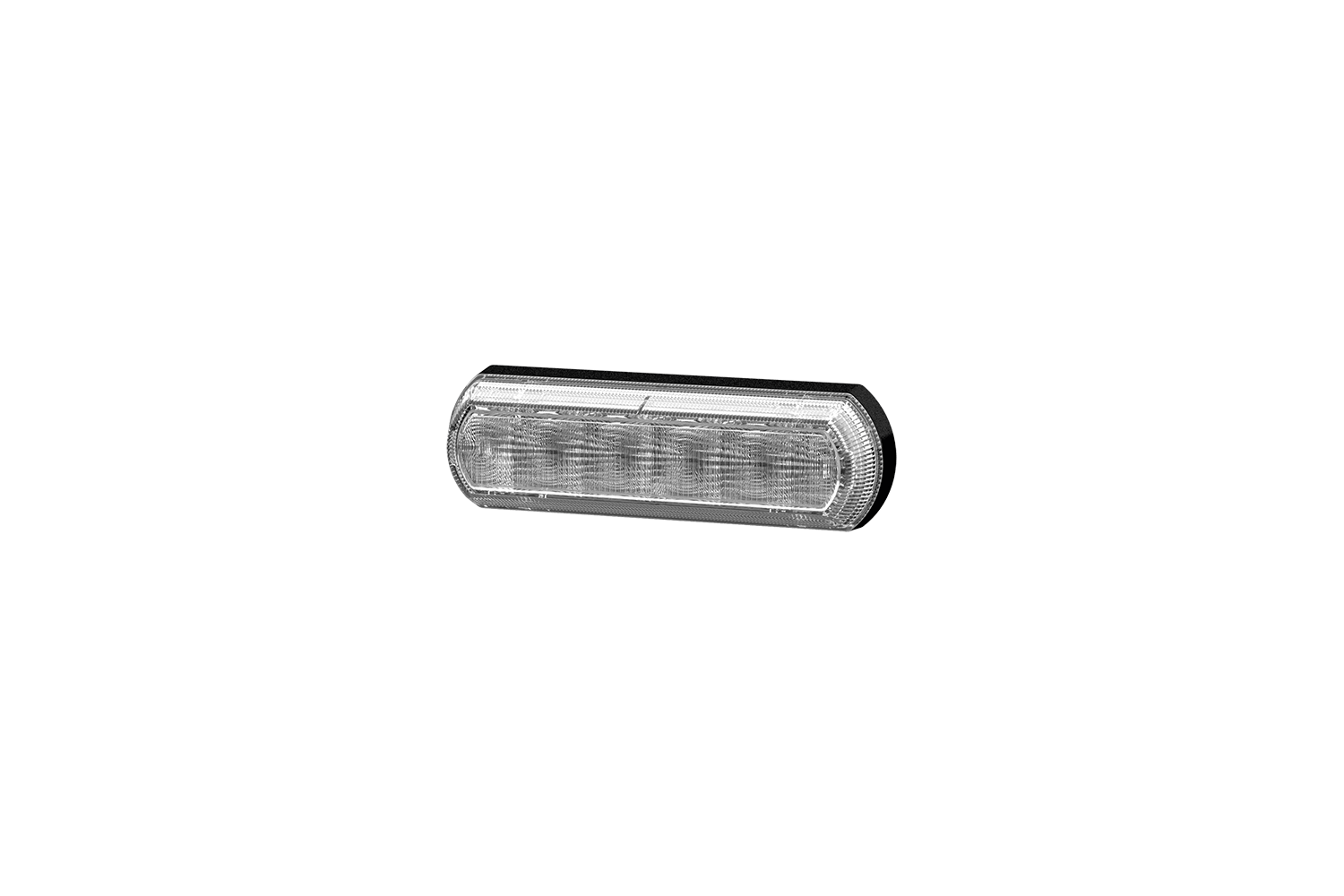

ECE/SAE<2031 Style Slim, links Horizontal Tape* 2-pol. AMP-SUPERSEAL integriert 2BA 013 335-031
ECE/SAE<2031 Style Slim, rechts Horizontal Tape* 2-pol. AMP-SUPERSEAL integriert 2BA 013 335-041
ECE Style Slim, links, mit Wischfunktion L -> R Horizontal Tape* 2-pol. AMP-SUPERSEAL integriert 2BA 013 335-011
ECE Style Slim, rechts, mit Wischfunktion R -> L Horizontal Tape* 2-pol. AMP-SUPERSEAL integriert 2BA 013 335-021
ECE/SAE<2031 Style Slim, links Vertikal Tape* 2-pol. AMP-SUPERSEAL integriert 2BA 013 335-051
ECE/SAE<2031 Style Slim, rechts Vertikal Tape* 2-pol. AMP-SUPERSEAL integriert 2BA 013 335-061

*Weitere Befestigungsmöglichkeiten auf Anfrage.
