Pinça de travão com dispositivo do travão de mão | HELLA

Aviso de montagem para pinças de travão de substituição

Aviso geral de montagem

Geralmente, as pinças do travão de mão estão posicionadas ou ajustadas de modo que a distância entre o calço do travão e o disco de travão seja de, pelo menos, ( X ) + 1 mm (Fig. 1).

Caso esta distância não esteja correta, esta tem de ser ajustada mecanicamente. Um ajuste incorreto pode causar danos na peça de ajuste do êmbolo e um efeito de travagem insuficiente.

Uma vez que os fabricantes de veículos utilizam uma grande variedade de modelos diferentes, estes estão divididos em variantes de tipo A, B, C e D no resto do documento. Comparar as figuras com a pinça de travão montada no veículo e selecionar a variante de ajuste correspondente.

Pinça de travão de tipo A

Ajuste:

• Rodar o êmbolo, rosca normal (direita)
• Para algumas variantes de tipo, podem ocorrer versões de rosca esquerda e direita

Pinça de travão do tipo B

Ajuste:

• Desmontar o pino A
• Ajustar através do parafuso sextavado B

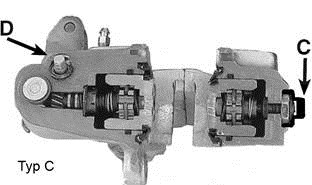

Pinça de travão do tipo C

Ajuste:

• Retirar a tampa de plástico C
• Soltar a porca, ajustar o parafuso interno, apertar a porca
• Ajustar o parafuso sextavado D na alavanca do travão de mão ( x = +1 mm)

Pinça de travão do tipo D

Não é necessário qualquer ajuste manual.

Se a distância for demasiado pequena, rodar o êmbolo em 45 graus e pressioná-lo cuidadosamente para trás. Em seguida, rodar novamente o êmbolo para a sua posição original.

Aviso

Neste contexto, observar sempre os avisos de reparação do respetivo fabricante do veículo.
