Zacisk hamulca ze zintegrowanym hamulcem ręcznym | HELLA

Wskazówki montażu dotyczące wymiany - zaciski hamulca

Ogólna instrukcja montażu

Zaciski hamulca ręcznego są z reguły ustawione lub wyjustowane w taki sposób, że odstęp między okładziną a tarczą hamulcową wynosi co najmniej ( X ) + 1 mm (rys.1).

Jeżeli ten odstęp jest inny, należy go mechanicznie wyregulować. Nieprawidłowe ustawienie może spowodować uszkodzenia elementu justującego tłoka i niedostateczną skuteczność hamowania.

Ponieważ producenci samochodów stosują zróżnicowane formy konstrukcyjne, w dalszej części dokumentu typy zostały podzielone na warianty A, B, C i D. Należy porównać rysunki z zaciskiem hamulca zamontowanym w samochodzie i wybrać odpowiedni wariant ustawiania.

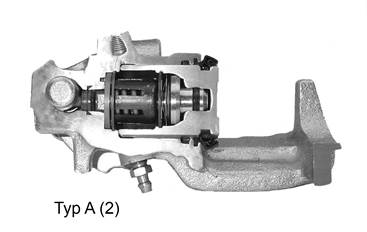

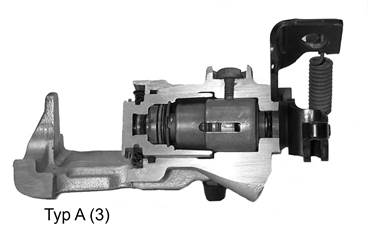

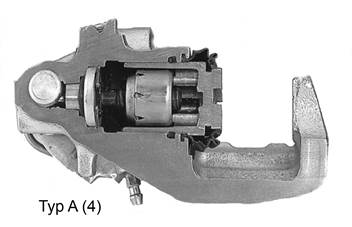

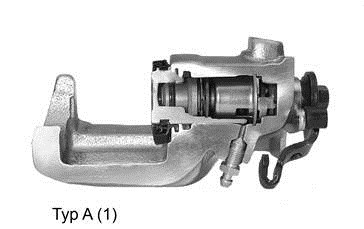

Zacisk hamulca typ A

Ustawianie:

  • Obrócić tłok, normalny gwint (prawy).
  • W niektórych wariantach typów mogą występować wersje z gwintami lewymi i prawymi.

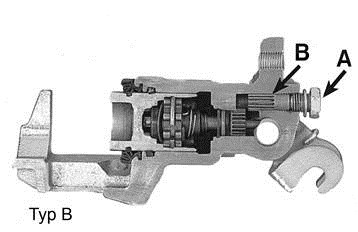

Zacisk hamulca typ B

Ustawianie:

  • Zdemontować trzpień A.
  • Wyjustować przy użyciu śruby z łbem sześciokątnym B.

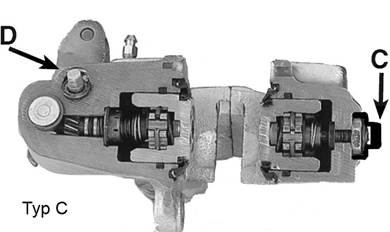

Zacisk hamulca typ C

Ustawianie:

  • Zdjąć plastikową osłonę C.
  • Zwolnić nakrętki, wyjustować śrubę wewnętrzną, dokręcić nakrętki.
  • Wyjustować śrubę sześciokątną D na dźwigni hamulca ręcznego ( x = +1 mm).

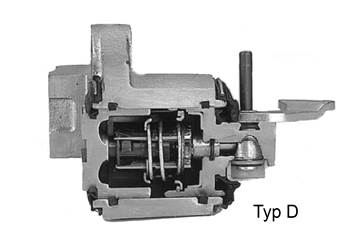

Zacisk hamulca typ D

Ustawianie ręczne nie jest wymagane.

Jeżeli odstęp jest za mały, obrócić tłok o 45 stopni i ostrożnie wcisnąć. Następnie obrócić tłok do pierwotnej pozycji.

Wskazówka

W tym kontekście należy zawsze uwzględniać instrukcje napraw odpowiednich producentów samochodów.

Wskazówka dotycząca bezpieczeństwa Informacje i porady praktyczne zostały przygotowane przez firmę HELLA w celu zapewnienia profesjonalnego wsparcia dla warsztatów samochodowych. Informacje udostępnione na tej stronie internetowej powinny być wykorzystywane tylko przez odpowiednio wykwalifikowany personel. Przedruk, przekazywanie, powielanie, przetwarzanie w jakiejkolwiek formie i podawanie treści niniejszej dokumentacji do wiadomości osób trzecich, także we fragmentach, jest dozwolone wyłącznie za naszą jednoznaczną pisemną zgodą i z podaniem źródła. Schematyczne prezentacje, zdjęcia i opisy służą jedynie do objaśnienia i uzupełnienia tekstu dokumentu i nie mogą stanowić podstawy do wykonania montażu lub budowy. Wszelkie prawa zastrzeżone.
