Volvo V60 (155/157) - Złącze serwisowe klimatyzacji | HELLA

Volvo

V60 (155/157)

Rok produkcji: 2010 - 2018

Złącze serwisowe klimatyzacji

Jeżeli w wyżej wymienionych pojazdach nie można rozpoznać złącza niskociśnieniowego klimatyzacji w komorze silnika, to znajduje się ono pod pokrywą podszybia (osłona wlotu powietrza).

Aby uzyskać dostęp do złącza niskiego ciśnienia,

należy postępować w następujący sposób:

  • Wymontować ramiona wycieraczek
  • Usunąć zatyczki mocujące osłonę wlotu powietrza
  • Usunąć osłonę

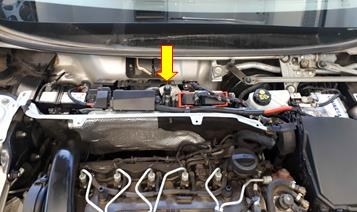

Złącze serwisowe jest teraz widoczne na środku podszybia (rys. 1+2).

Wysokociśnieniowe złącze serwisowe znajduje się pomiędzy zbiornikiem oleju przekładniowego i zbiornikiem wyrównawczym płynu chłodzącego.

Zalecany moment dokręcania zatyczki wynosi 6 Nm.

Rys. 1 Rys. 2

Wskazówka dotycząca bezpieczeństwa Informacje i porady praktyczne zostały przygotowane przez firmę HELLA w celu zapewnienia profesjonalnego wsparcia dla warsztatów samochodowych. Informacje udostępnione na tej stronie internetowej powinny być wykorzystywane tylko przez odpowiednio wykwalifikowany personel. Przedruk, przekazywanie, powielanie, przetwarzanie w jakiejkolwiek formie i podawanie treści niniejszej dokumentacji do wiadomości osób trzecich, także we fragmentach, jest dozwolone wyłącznie za naszą jednoznaczną pisemną zgodą i z podaniem źródła. Schematyczne prezentacje, zdjęcia i opisy służą jedynie do objaśnienia i uzupełnienia tekstu dokumentu i nie mogą stanowić podstawy do wykonania montażu lub budowy. Wszelkie prawa zastrzeżone.
