Volvo V60 (155/157) - Service-aansluiting airconditioning | HELLA
Volvo
V60 (155/157)
Bouwjaar: 2010 - 2018
Service-aansluiting airconditioning
Als bij bovengenoemde voertuigen de lagedruk-serviceaansluiting van het airconditioningsysteem in de motorruimte niet zichtbaar is, bevindt deze zich onder het deksel van de waterkast (schutbord).
Om toegang te krijgen tot de lagedrukaansluiting
dient als volgt te werk te worden gegaan:
- Demonteer de ruitenwisserarmen
- Verwijder de bevestigingsplug van het schutbord
- Kap verwijderen

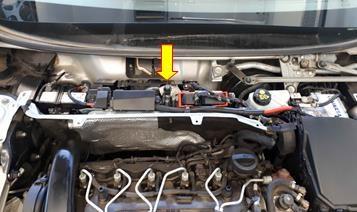

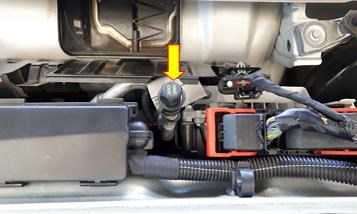

De serviceaansluiting is nu zichtbaar in het midden van de waterkast (fig. 1+2).
De hogedruk-serviceaansluiting bevindt zich tussen de opslagtanks voor stuurolie en koelwater.
Het voorgeschreven koppel van de doppen is 6 Nm.
Afbeelding 1 Afbeelding 2
