Koplampen afstellen bij een BMW 530D F07
Belangrijke veiligheidsinstructie
De volgende technische informatie en praktische tips zijn door HELLA ontwikkeld om garages bij hun werkzaamheden professioneel te ondersteunen. De op deze website beschikbare informatie mag alleen worden gebruikt door vakmensen die in de desbetreffende materie zijn opgeleid.
STAP-VOOR-STAP-HANDLEIDING
Voertuig- en werkvoorbereiding
SEG IV en SEG V

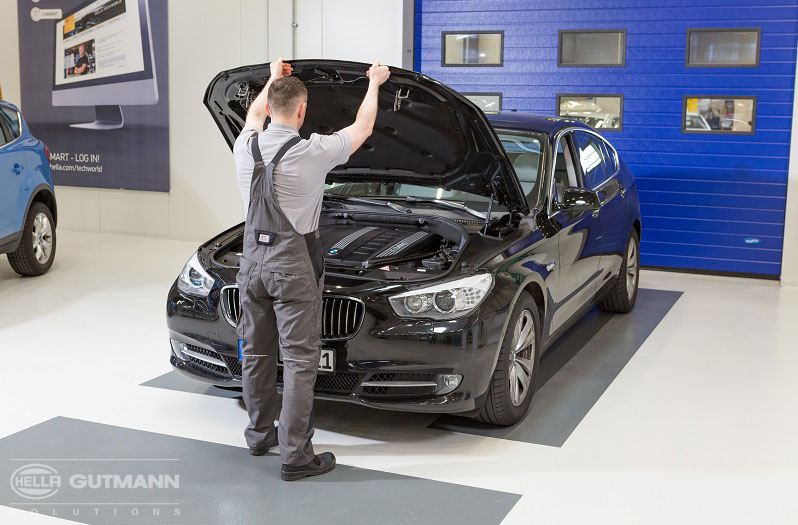

Onafhankelijk van de gebruikte SEG moet het voertuig voor het begin van de eigenlijke meting of afstelling worden voorbereid. Daartoe behoren de correcte plaatsing op de koplampafstelplaats, een uitvoerige visuele controle en de aansluiting van een acculader.
Aflezen van de neerwaartse helling
SEG IV en SEG V

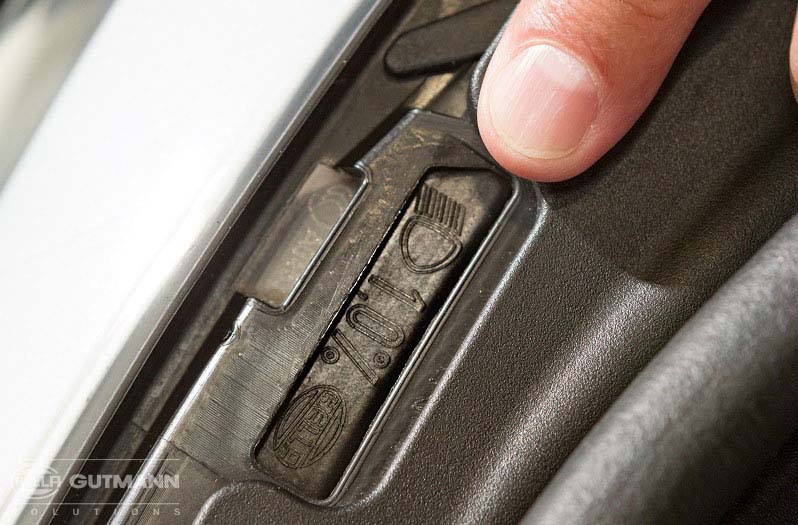

Als volgende stap wordt de vereiste neerwaartse helling van de grens donker/licht voor de koplampen afgelezen. Bij de BMW 5-serie bevindt deze aanduiding zich direct op de koplamp.
Uitlijnen van de SEG
SEG IV en SEG V

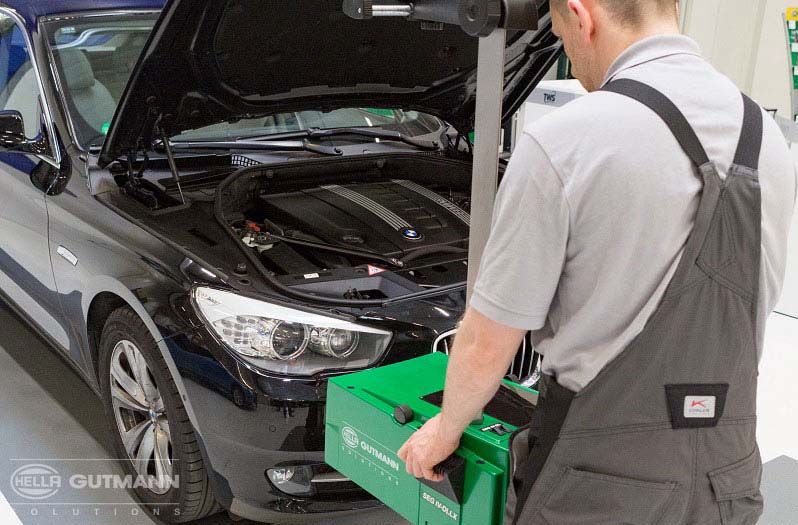

Nu wordt de SEG met behulp van het laservizier op het voertuig uitgelijnd.
Positionering van de SEG
SEG IV

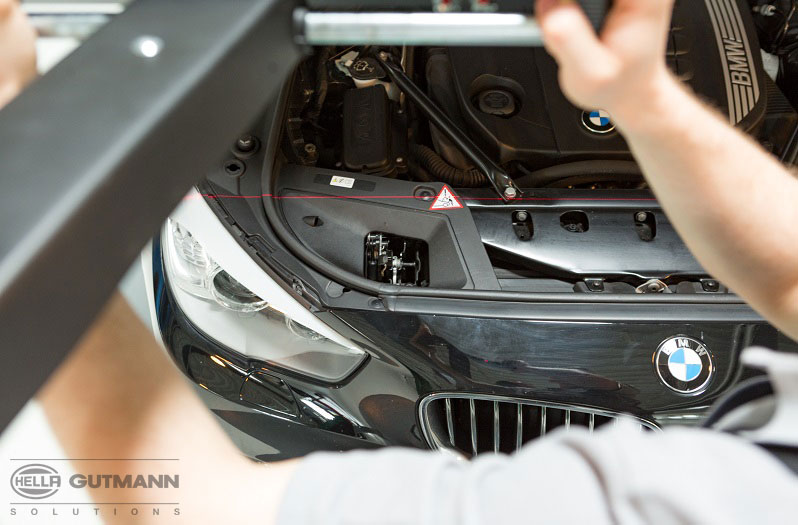

Nadat de SEG op het voertuig is uitgelijnd, wordt hij met de laserpointer correct op de koplamp gepositioneerd.
Controle van het dimlicht

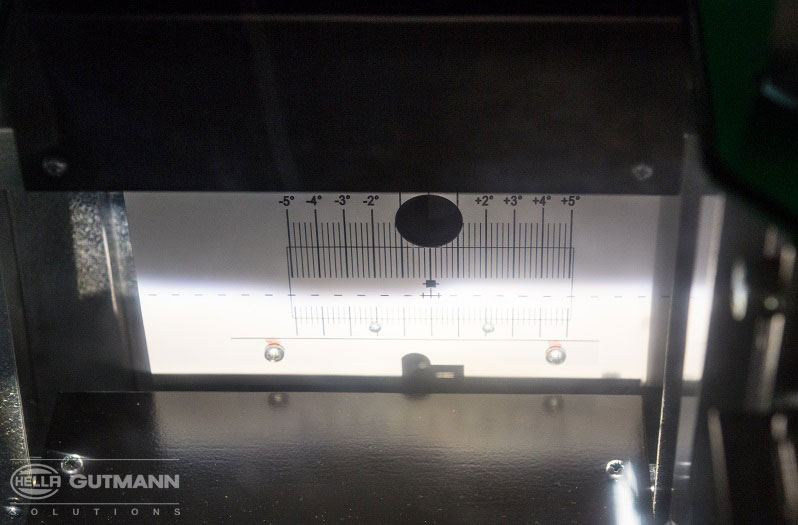

SEG IV - De controleschaal toont de meting van het dimlicht bij de SEG IV - In het voorbeeld is dit correct afgesteld
SEG V - Selectie van het te controleren voertuig
SEG V - Controle van het dimlicht voor de rechterkant van het voertuig

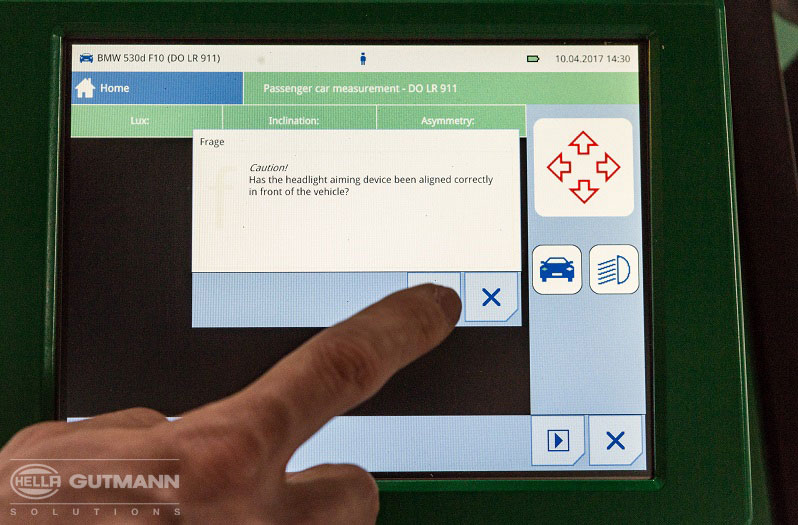

SEG V - Na de bevestiging van de positioneringsinstructie vindt de meting plaats

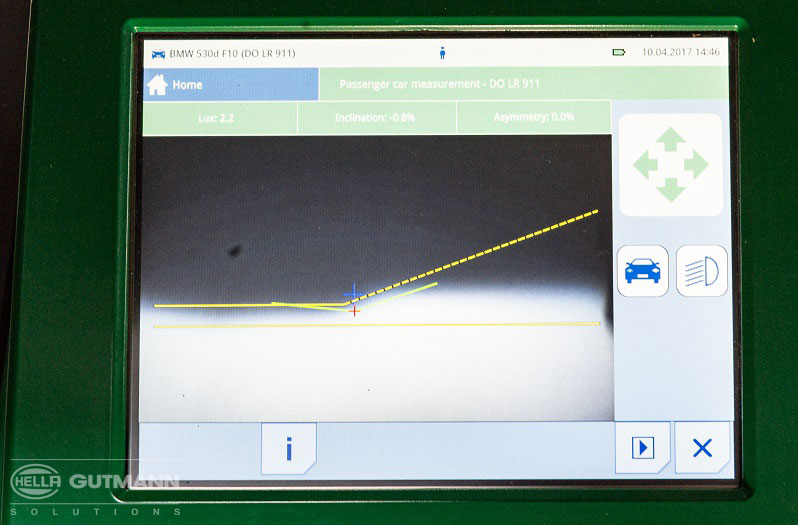

SEG V - Weergave van het resultaat
SEG IV

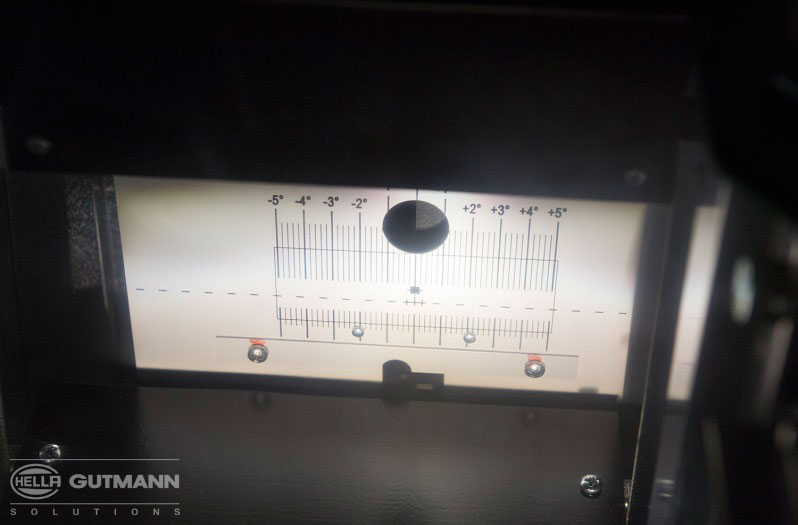

De controleschaal toont de meting van het dimlicht bij de SEG IV. In het voorbeeld is dit correct afgesteld. Bij schaalafwijkingen naar boven of naar onder moet de koplamp dienovereenkomstig worden bijgesteld.
SEG V
Bij de SEG V wordt de controleprocedure via het apparaatmenu gestart. Vervolgens vindt de selectie van het te controleren voertuig plaats. Het voertuig kan (zoals in het voorbeeld) uit de voertuigdatabank worden geselecteerd of handmatig worden ingevoerd. Bovendien kunnen reeds geteste voertuigen in een geschiedenis worden opgeslagen en op een later tijdstip worden opgeroepen.

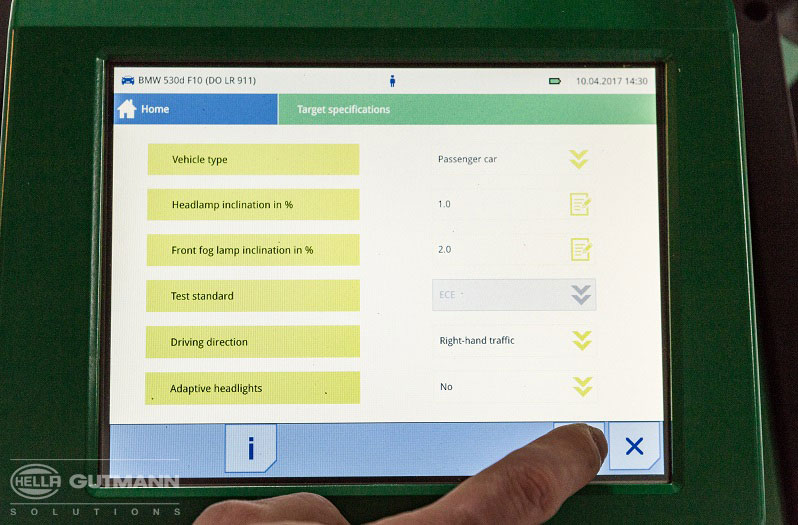

Via het menu vinden ook de invoer van de neerwaartse hellingshoek, de selectie van auto's met het stuur links of rechts en de opgave van het adaptieve koplampsysteem (AFS).

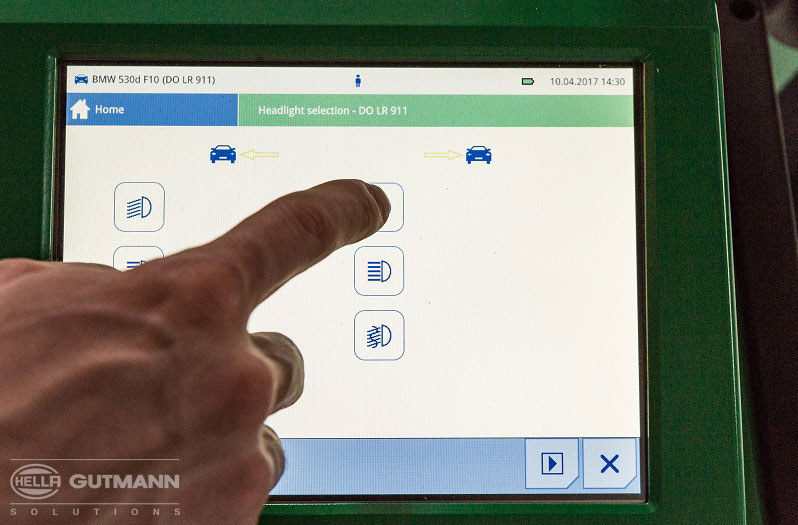

De controle van het dimlicht voor de rechterkant van het voertuig wordt gestart door op het symbool te tikken. Na de bevestiging van de positioneringsinstructie vinden de meting en de directe weergave van het resultaat plaats. In het voorbeeld is het meetresultaat in orde.
Controle van het grootlicht
SEG IV
SEG V

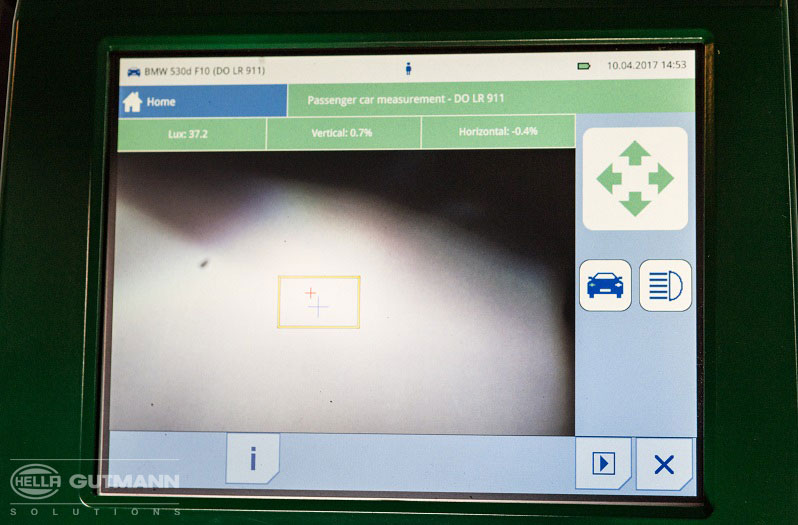

Na de afgesloten meting van de dimlichtfunctie wordt de controle voor het grootlicht op beide apparaten dienovereenkomstig uitgevoerd.
Afsluiting van de controle (SEG V)
SEG V
SEG V

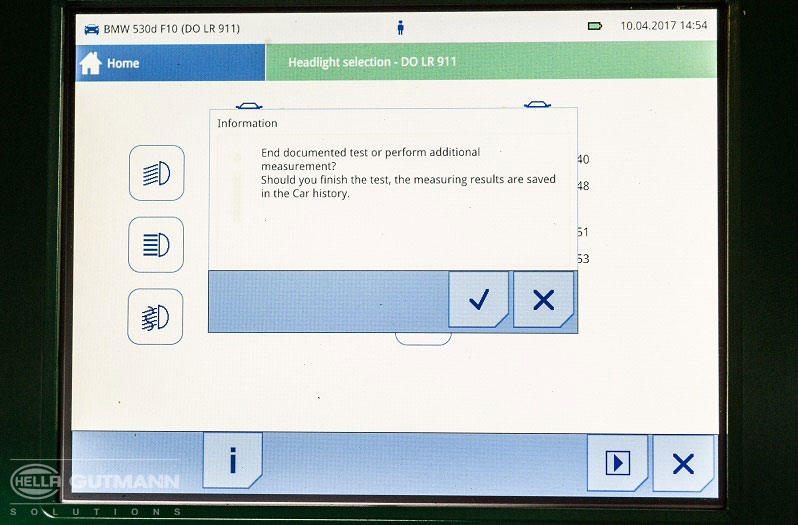

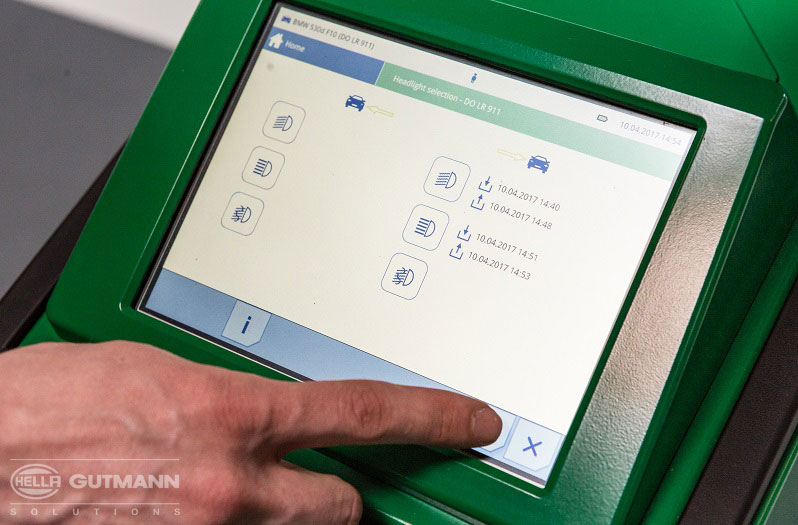

Bij de SEG V worden na de afgesloten controle telkens de uitgevoerde metingen met de datum en het tijdstip weergegeven. De resultaten worden automatisch in de meetgeschiedenis opgeslagen en kunnen later op een willekeurig tijdstip opnieuw worden opgeroepen.
