KOPLAMPEN AFSTELLEN BIJ EEN AUDI A8 4.0I TFSI QUATTRO
Belangrijke veiligheidsinstructie
De volgende technische informatie en praktische tips zijn door HELLA ontwikkeld om autogarages bij hun werkzaamheden professioneel te ondersteunen. De op deze website beschikbare informatie mag alleen worden gebruikt door vakmensen die in de desbetreffende materie zijn opgeleid.
STAP-VOOR-STAP-HANDLEIDING

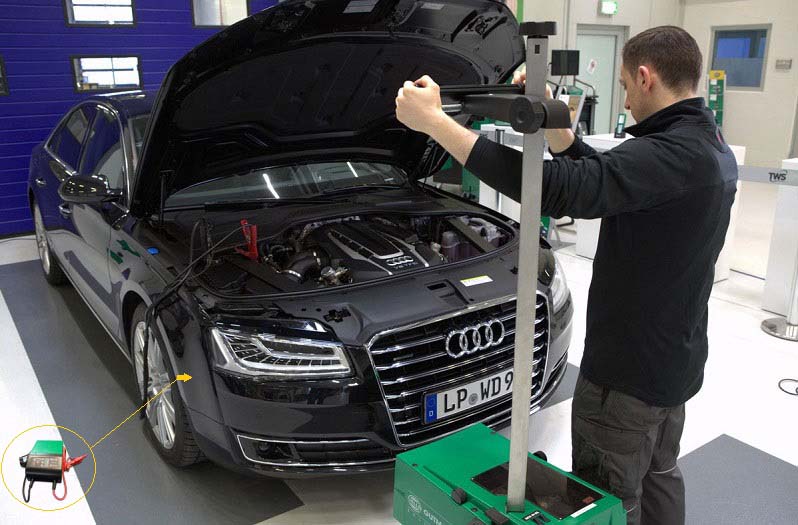

Voertuig- en werkvoorbereiding

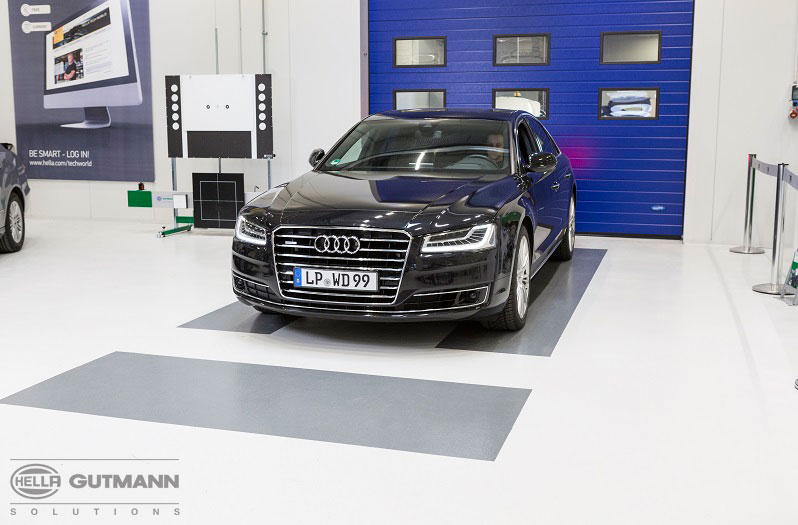

De Audi A8 wordt eerst op de voorgeschreven koplampafstelplaats opgesteld en voorbereid.

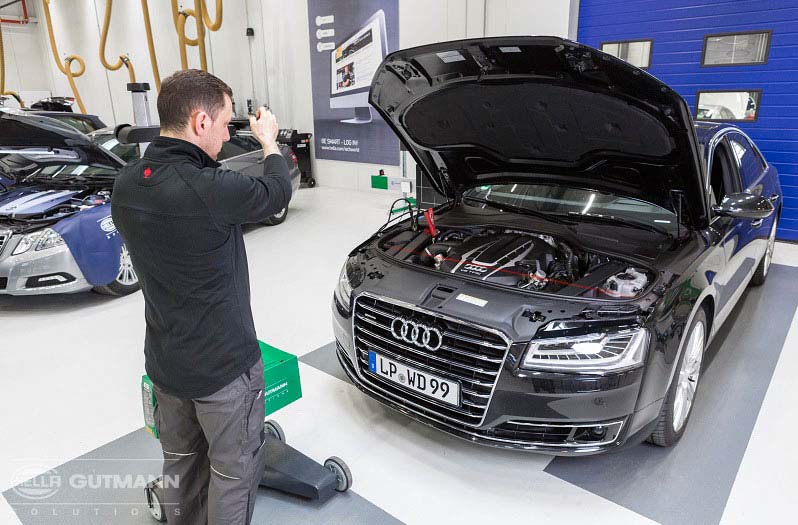

Daarvoor wordt het voertuig aan een visuele controle onderworpen en wordt er een acculader aangesloten.
Positionering van de SEG

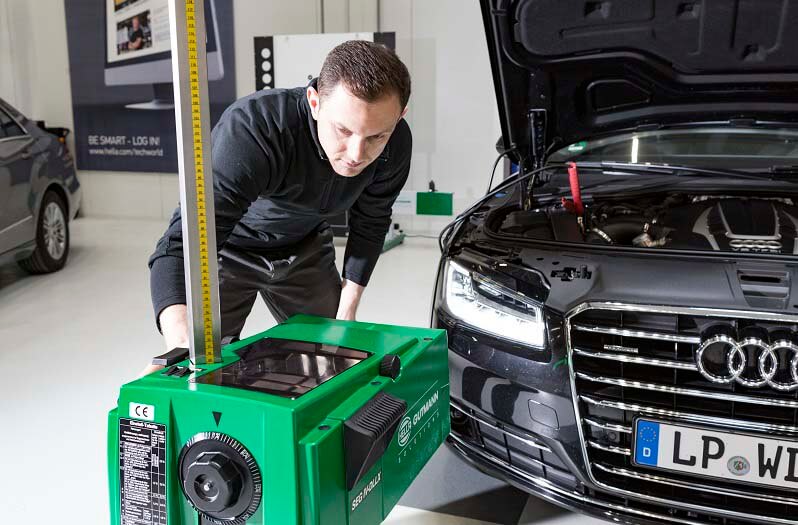

Vervolgens vindt de positionering van de SEG op de koplamp plaats. Opmerking over de SEG IV: de positionering wordt ondersteund door met de laserpointer op de lamp te richten.
Aflezen en afstellen van de neerwaartse helling

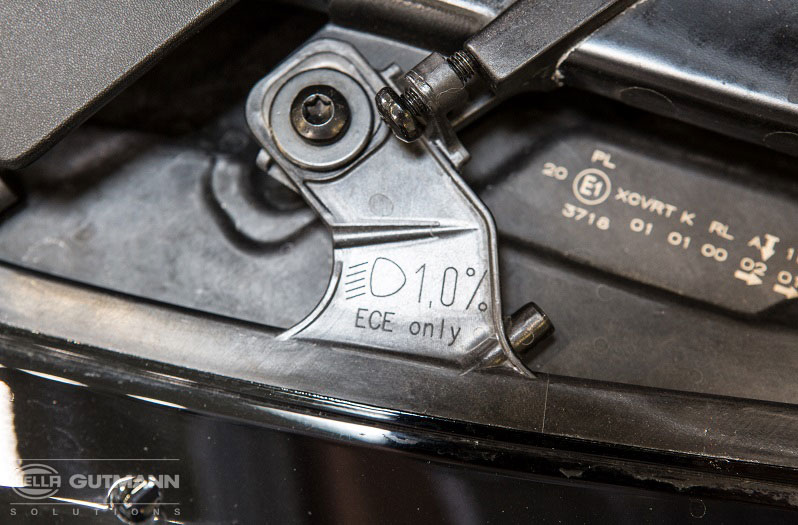

Aflezing van de neerwaartse helling

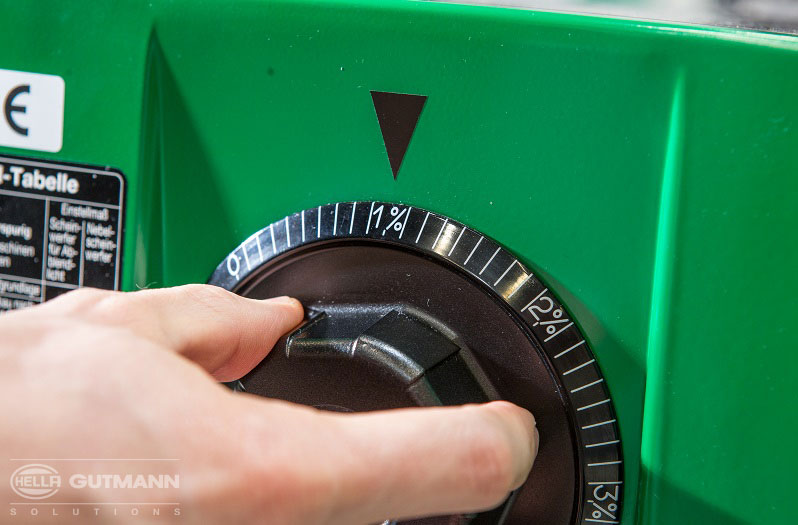

SEG IV - Afstellen van de neerwaartse helling
De vereiste neerwaartse-hellingsafstelling wordt bij de Audi A8 op de koplamp afgelezen en bij de SEG IV op het draaiwiel dienovereenkomstig afgesteld. De afstelling van de neerwaartse helling op de digitale SEG V gebeurt in het kader van de selectie van het voertuigmodel (zie daarvoor ons praktijkvoorbeeld van de BMW-5-serie).
Controle dimlicht
SEG IV

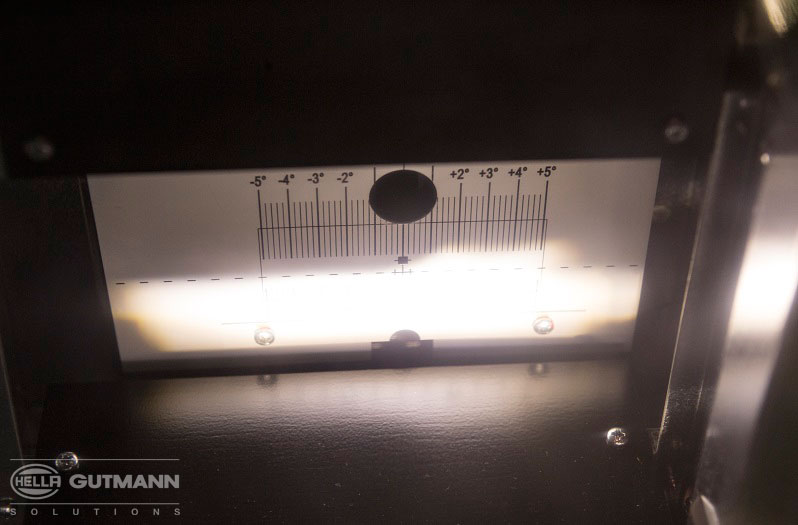

SEG IV - Resultaat

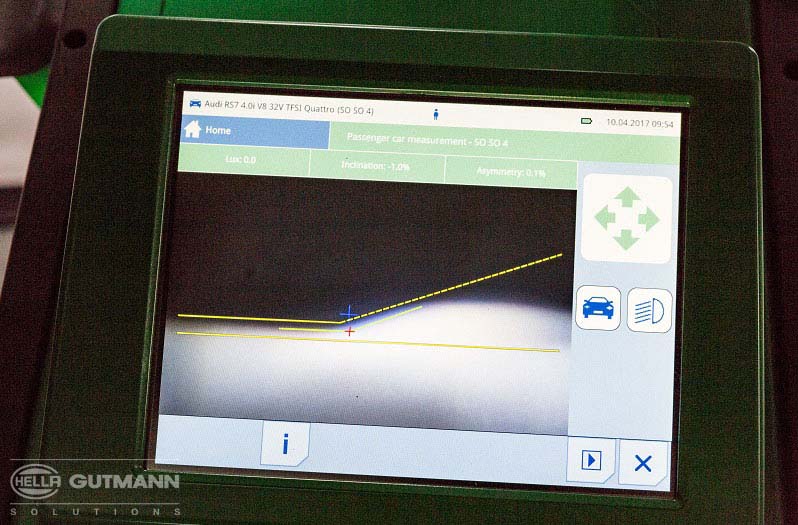

SEG V - Resultaat
Als eerste wordt het dimlicht gemeten. Het resultaat kan op de schaal (SEG IV) of op de digitale display (SEG V) worden afgelezen. In het voorbeeld is het resultaat telkens in orde – voor een beschrijving van afwijkende resultaten, zie onze infobox.
Controle grootlicht
SEG IV

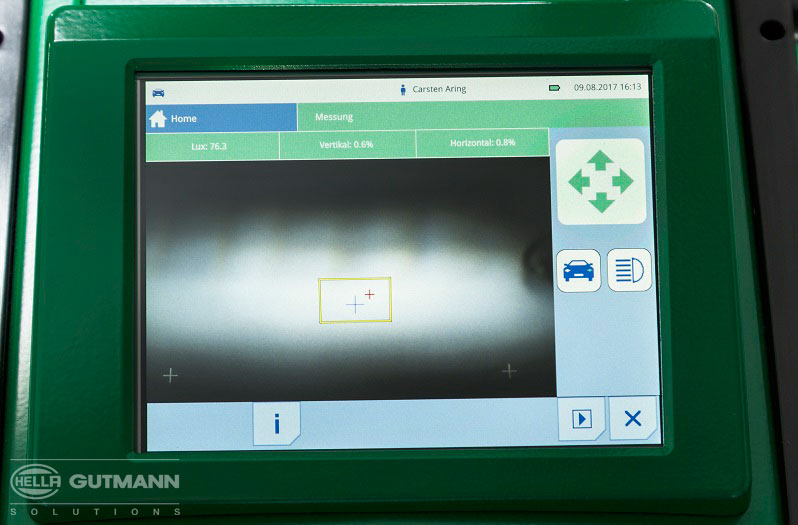

SEG V
De meting van het grootlicht vindt dienovereenkomstig plaats. Op de SEG V wordt dit via de display gestart. Ook het resultaat van de grootlichtcontrole is in ons praktijkvoorbeeld in orde.
PRAKTIJKTIP
De SEG IV maakt ook een meting van de Lux-waarden en dus een controle van de dimwerking mogelijk.
Afsluiting van de controle
SEG V

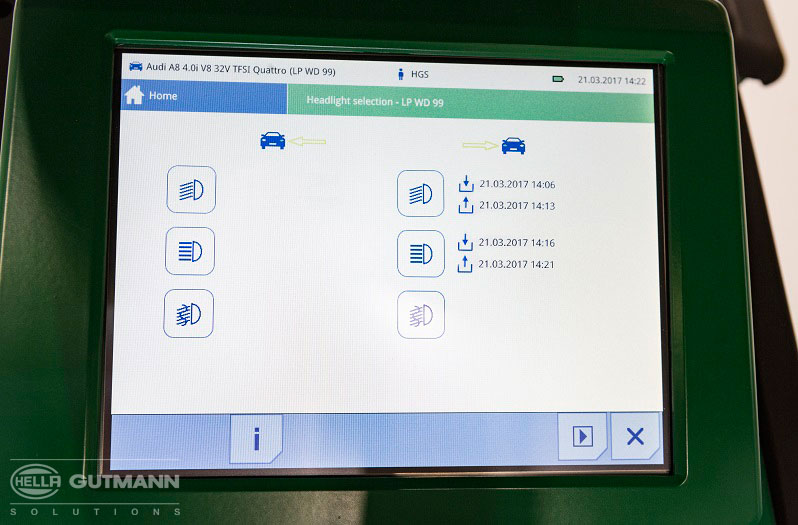

Na de controle van de beide hoofdlichtfuncties is de meting afgesloten. Bij de SEG V kunnen de resultaten worden opgeslagen om ze later opnieuw op te roepen. De meting voor de andere voertuigkant wordt analoog uitgevoerd.
Wat te doen bij afwijkingen?

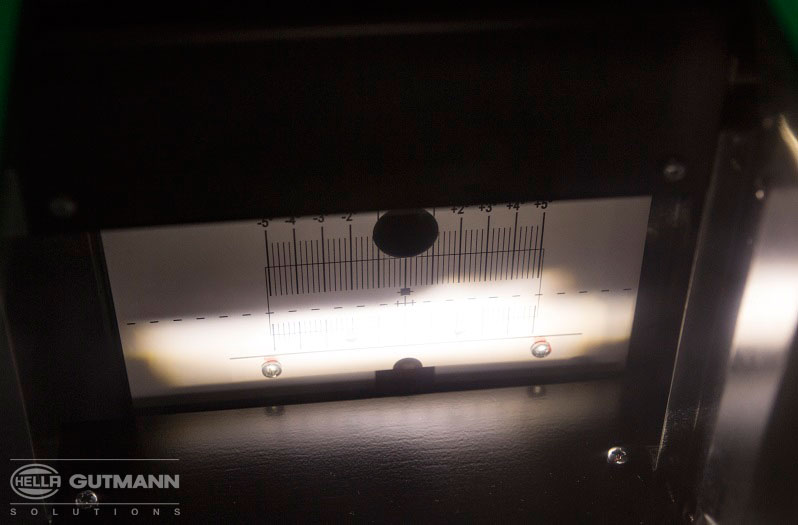

Onze voorbeeldafbeelding toont een te diepe afstelling van het dimlicht in het voorbeeld van de SEG-IV-schaal. De koplampafstelling moet dienovereenkomstig worden gecorrigeerd.

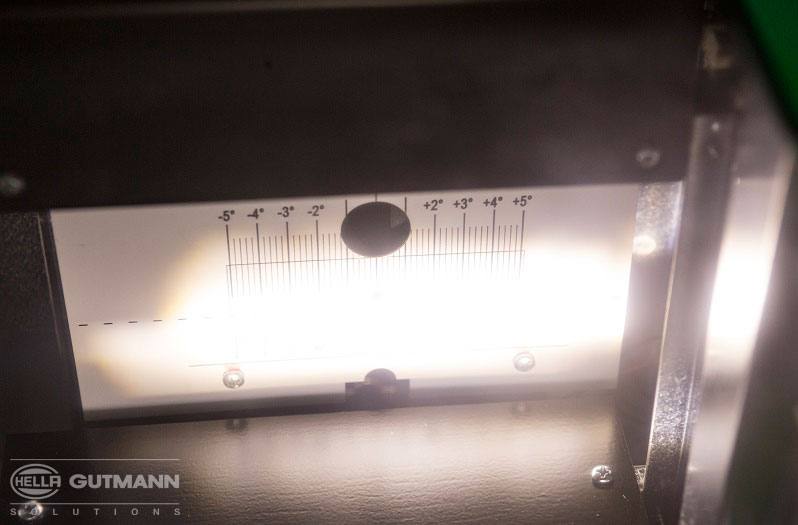

SEG IV - Te diepe afstelling van het dimlicht

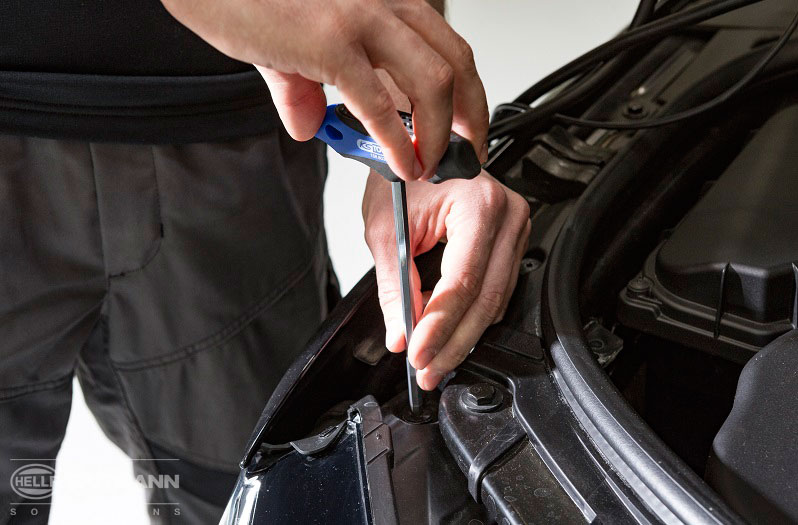

Koplampafstelling corrigeren
