Si en los vehículos arriba mencionados no se encuentra visible la toma de servicio de baja presión del sistema de aire acondicionado dentro del compartimento del motor, ésta puede localizarse debajo de la tapa del depósito de agua (embellecedor cortavientos).
Para acceder a la toma de baja presión
deberá procederse de la siguiente manera:

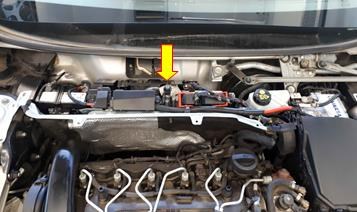

La toma de servicio puede verse ahora en el centro del depósito de agua (imágenes 1+2).
La toma de servicio de alta presión se encuentra entre el depósito de almacenamiento del aceite de la dirección y el del líquido refrigerante.
El par de apriete prescrito para las tapas de cierre es de 6 Nm.
Imagen 1 Imagen 2
Indicación de seguridad importante
