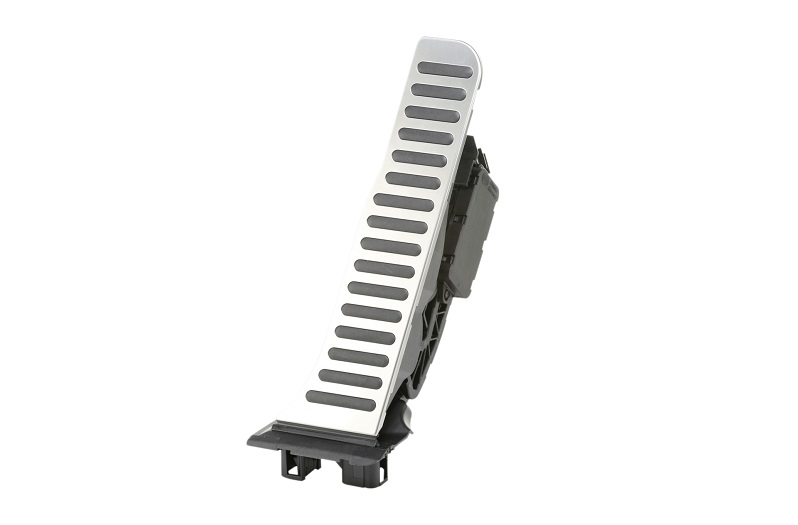

Sensor de pedal acelerador: Funcionamiento
Aquí encontrará útiles conocimientos y prácticos consejos relacionados con el sensor de pedal acelerador que se monta en los vehículos.
Indicación de seguridad importante
La siguiente información técnica y consejos prácticos han sido elaborados por HELLA con el fin de ayudar de forma profesional a los talleres de vehículos en su trabajo diario. La información facilitada en esta página web está pensada solamente para personal debidamente cualificado y con formación específica.
En los vehículos modernos, la proporción de componentes electrónicos es cada vez mayor. Los motivos para ello se deben, entre otras causas, a las disposiciones legales, p.ej. en lo relacionado con la reducción del consumo y de las emisiones. También de cara al aumento de la seguridad activa y pasiva, así como al confort en la conducción, los componentes electrónicos son cada vez más utilizados Entre estos componentes cabe destacar el sensor de pedal acelerador.

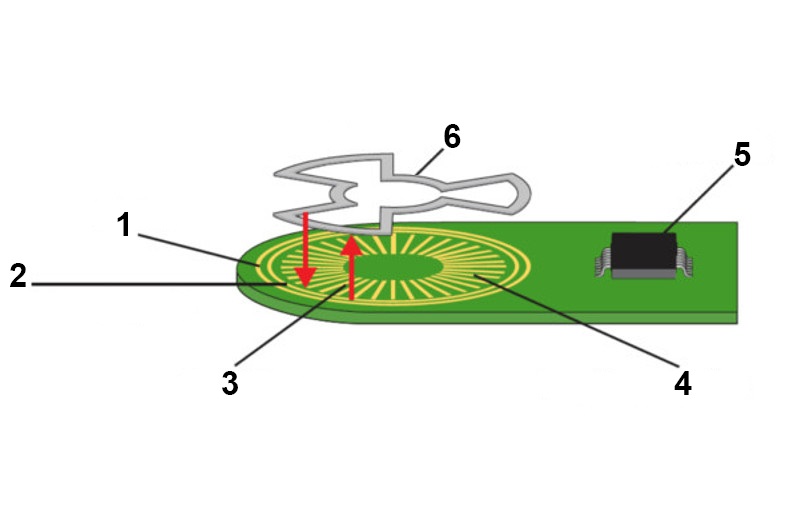

Para su utilización en un automóvil son cada vez más frecuentes los sensores sin contacto, cuyo funcionamiento se basa en un principio inductivo. Este sensor se compone de un estátor, que incluye una bobina de excitación, bobinas de recepción, así como una electrónica de evaluación, y de un rotor, formado por uno o varios bucles cerrados con una determinada geometría.
Aplicando una tensión alterna a la bobina emisora se genera un campo magnético que induce tensión en las bobinas de recepción. En los bucles conductores del rotor también se induce una corriente que influye en el campo magnético de las bobinas de recepción. En función de la posición del rotor, con respecto de las bobinas de recepción del estátor, se generan amplitudes de tensión. La electrónica las procesa y las valora, y a continuación se envían en forma de tensión continua a la unidad de control. Ésta evalúa la señal y transmite el impulso correspondiente, p.ej. al regulador de la válvula de mariposa. Las propiedades de la señal de tensión dependen del accionamiento del pedal acelerador.
En caso de una avería del sensor del pedal del acelerador, pueden aparecer algunos de los siguientes síntomas:
Una avería puede deberse a una de las siguientes causas:
Durante la búsqueda de fallos deberán considerarse los siguientes pasos:
Tomando como ejemplo un MB Clase A (150) 1.7, a continuación se describen todos los pasos de comprobación, datos técnicos e ilustraciones que sirven para explicar la localización de averías.
Unidad de control de los pins | Señal | Condiciones de comprobación | Valor indicativo |
---|---|---|---|
C5 azul/amarillo | → | corriente de marcha desconectada | 0 V |
C5 | → | corriente de marcha desconectada | 4,5 – 5,5 V |
C8 violeta/amarillo | ⊥ | corriente de marcha conectada | 0 V |
C azul/gris | ← | corriente de marcha conectada, pedal acelerador suelto | 0,15 V |
C9 | ← | corriente de marcha conectada, pedal acelerador pisado | 2,3 V |
C10 violeta/verde | ← | corriente de marcha conectada, pedal acelerador suelto | C10 |
← | corriente de marcha conectada, pedal acelerador pisado | 4,66 V | |
C23 marrón/blanco | ⊥ | corriente de marcha conectada | 0 V |
→ Señal de salida ← Señal de entrada ⊥ Unidad de control masa
Las mediciones deberían ser realizadas por dos personas. La medición de las señales en el sensor, la realización de diversos ciclos de comprobación y el diagnóstico en el osciloscopio son tareas difíciles para una sola persona y requerirían mucho más tiempo.
