Opel Insignia - Tab af kølevæske / EGR-køler | HELLA

Opel

Insignia

Årgang: 2008 - 2013

Motor: 2,0 CDTi

Kølevæsketab / EGR-køler

I ovennævnte modeller kan der forekomme sivende tab af kølevæske som følge af et defekt hus til køleren for udstødningsrecirkulation (EGR-køleren).

I tilfælde af tab af kølevæske skal man være særlig opmærksom på EGR-kølerens hus (fig. 1). Der kan sive en smule kølevæske ud gennem en revne. EGR-køleren sidder vanskeligt tilgængeligt. Ved udskiftning går man frem på følgende måde:

  • Afmonter den øvre dækplade over motoren samt bundskjoldet (motor). Nu kan området omkring EGR-køleren (fig. 2) ses

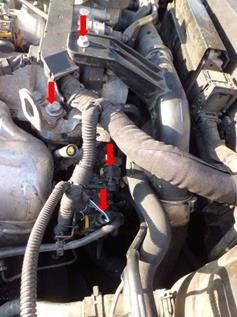

  • Afmonter holderne til ladeluftrøret og ledningsnettet, og tag ledningsnetstikket af (fig. 3). Skru holderen til stikket på EGR-kølerens hus af
  • Fastgør ledninger, holder og slange således, at der er fri adgang til EGR-kølerens hus
  • Marker vakuumslangerne over og under huset, og træk dem af

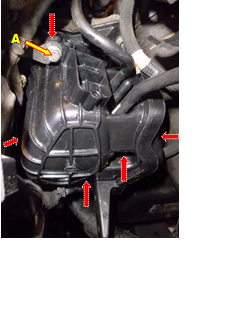

  • Skru holderen til oliepindens rør af (fig. 4, pos. A), og bøj den forsigtigt til siden
  • Fjern de 5 bolte (fig. 4), som huset er skruet fast med
  • Tag huset med EGR-køleren af
  • Foretag en visuel kontrol af EGR-køleren

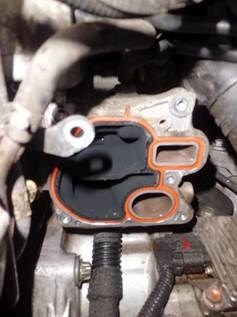

  • Monter en ny pakning fra reparationssættet til EGR-kølerens hus på „motorblokken“ (fig. 5). For at forhindre pakningen i at falde af, kan man benytte et passende tætningsmiddel som hjælp ved monteringen
  • Før EGR-køleren med den nye pakning ind i huset
  • Monter EGR-køleren med huset
  • Monter vakuumslanger, holder og stik
  • Påfyld kølevæske
  • Udluft kølesystemet, og kontroller det for utætheder
  • Monter dækpladen over motoren samt bundskjoldet

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5
