In diesem Artikel wird das Konfigurieren der HELLA Universal-RDKS-Sensoren beispielhaft an einem Volkswagen Passat B8 dargestellt. Bei diesem Fahrzeugmodell ist ein serienmäßiges Reifendruckkontrollsystem mit vier Drucksensoren und Aluminium Reifenventilen verbaut.

Die nachfolgenden technischen Informationen und Tipps für die Praxis wurden von HELLA erstellt, um Kfz-Werkstätten in ihrer Arbeit professionell zu unterstützen. Die hier auf dieser Webseite bereitgestellten Informationen sollen nur von einschlägig ausgebildetem Fachpersonal genutzt werden.

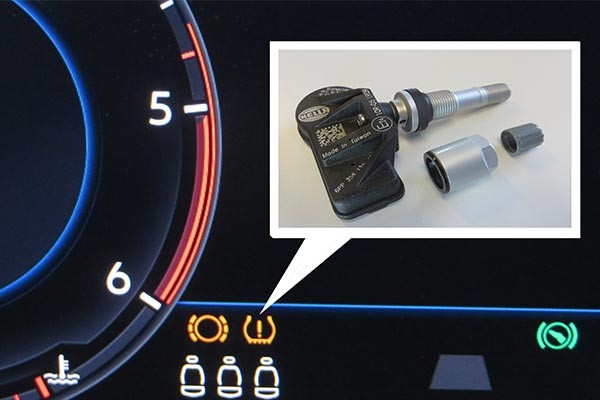

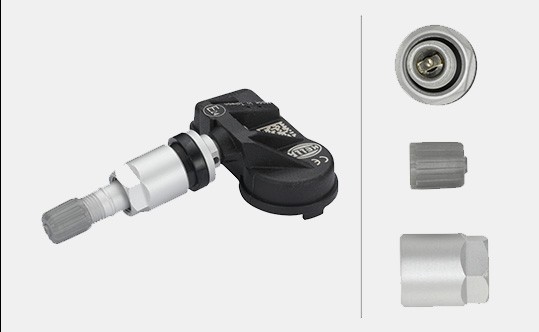

Universaler Reifendrucksensor

Universaler Reifendrucksensor

Der HELLA Universalreifendruckkontrollsensor kann auf nahezu alle Original- und Zubehörfelgen montiert werden. Im Bedarfsfall können die Sensoren auch einzeln ersetzt und mit anderen Originalsensoren kombiniert werden. Die Universalreifendrucksensoren können in den Ventilschaftausführungen Gummi, Aluminium-Silber oder Aluminium- Schwarz bestellt werden.

Der RDKS Sensor sendet seine Messwerte per Funk an das übergeordnete Systemsteuergerät. Im Falle eines Druckverlustes an einem Reifen wird optisch oder akustisch eine Warnmeldung über das Fahrzeugdisplay ausgegeben. Der Fahrer wird frühzeitig gewarnt und kann weitere Schäden am Fahrzeug oder mögliche Gefahrensituationen vermeiden.

Der universelle Reifendruckkontrollsensor muss vor dem Einbau mit einem geeigneten Diagnosegerät auf das jeweilige Fahrzeug programmiert werden. Eine Verwendung ohne Programmierung ist nicht möglich.

Technische Daten

Technische Daten

Frequenz: 433Mhz (Europa)
Druck-Kontrollbereich: 0 - 8,9 Bar
Spannungsversorgung: integrierte 3,0 V Litium Ionen Batterie
Gewicht: ca. 43 g
Arbeitstemperatur: -40 °C bis 125 °C
Toleranzbereich Druck: ±1.5 psi (0,103 bar)
Zertifizierung: CE / SAE J2657

Reifensensor prüfen

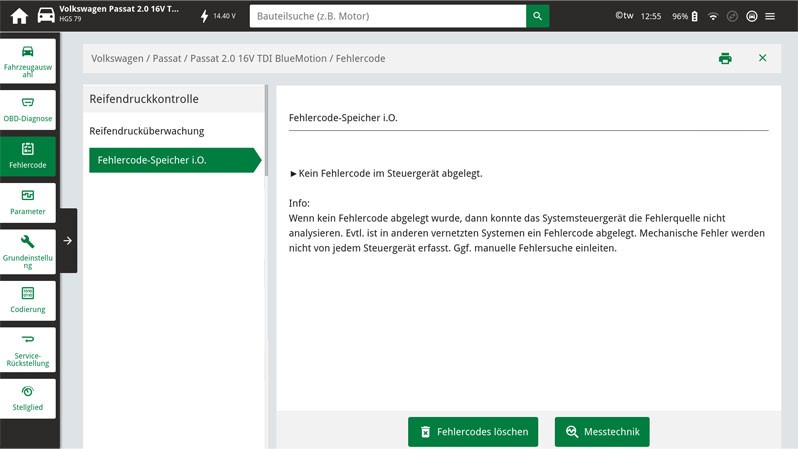

Bildunterschrift: Kein Fehler im RDKS Steuergerät abgelegt — Kein Fehler im RDKS Steuergerät abgelegt

Eingangsdiagnose

Bevor die neuen Sensoren, zum Beispiel für die Winterräder, eingebaut und die Räder montiert werden, sollte im Rahmen einer Eingangsdiagnose die Funktion des Reifendruckkontrollsystems (RDKS) geprüft werden. Das kann je nach Fahrzeugmodell über den Bordcomputer oder auch über die Steuergerätediagnose erfolgen.

Die erste Diagnose erfolgt meistens schon bei der Einfahrt des Fahrzeuges in die Werkstatt. Erlischt die RDKS-Warnleuchte im Armaturenbrett nach dem Motorstart und bleibt auch während der Fahrt aus, kann in der Regel davon ausgegangen werden, dass alle Sensoren ihre Werte an das Steuergerät übermitteln. Um sicherzustellen, dass nach dem Umbau alles einwandfrei funktioniert, sollte noch der Fehlerspeicher ausgelesen werden.

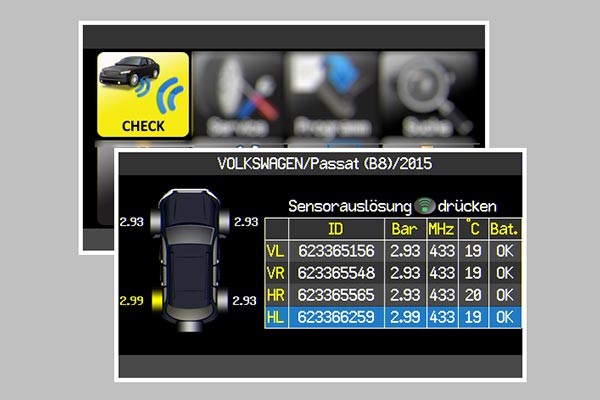

Bildunterschrift: Prüfen der Sensorfunktion — Prüfen der Sensorfunktion

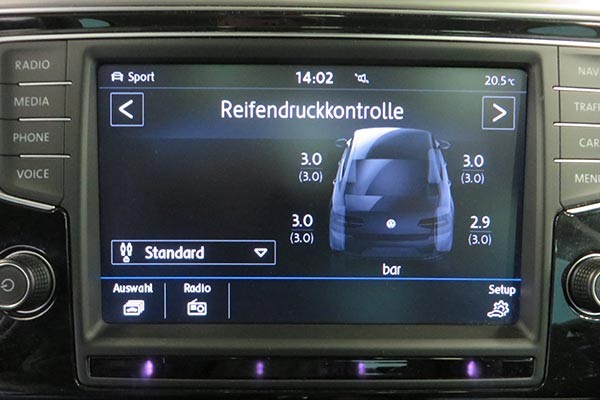

Bildunterschrift: Anzeige der Reifendrücke im Display des Kombiinstruments — Anzeige der Reifendrücke im Display des Kombiinstruments

Prüfen der RDKS Sensoren mit einem RDKS-Diagnosegerät

Eine weitere Prüfmöglichkeit ist das Auslesen der RDKS-Sensoren mit einem RDKS-Diagnosegerät. In vielen Servicegeräten kann hier die Funktion „Sensor überprüfen“ ausgewählt werden. In dieser Funktion wird das Gerät mit der Antenne an die Reifenflanke in Höhe des Ventils gehalten und der Trigger-Impuls durch einen Tastendruck ausgelöst. Das Gerät löst den Sensor aus und die Werte werden auf dem Display angezeigt. Anschließend können der ID-Code, Reifendruck, Frequenz, Temperatur und der Batteriezustand des Sensors abgelesen werden.

Anschließend wird die Funktion der RDKS-Warnlampe im Kombiinstrument geprüft. Nach dem Motorstart sollte die Kontrollleuchte nicht leuchten oder blinken. Eine dauerhaft leuchtende Kontrolllampe signalisiert in der Regel einen fehlerhaften Reifendruck. Eine erst blinkende und dann dauerhaft leuchtende Kontrolllampe bedeutet das eine Komponente des RDKS-Systems fehlerhaft ist.

Die ausgelesenen Sensordaten sollten zur Dokumentation immer in dem Eingangsprotokoll mit den entsprechenden Fahrzeugdaten und dem Kilometerstand notiert werden. Somit ist eine Transparenz in der Fahrzeughistorie im Falle späterer Reparaturen am RDKS-System gewährleistet.

Bevor mit der Diagnose oder Reparatur begonnen wird, ist es ratsam zuerst eine Sichtkontrolle an den einzelnen Systemkomponenten durchzuführen. So können Beschädigungen an Rädern, Felgen oder Ventilen ohne großen Montageaufwand lokalisiert werden.

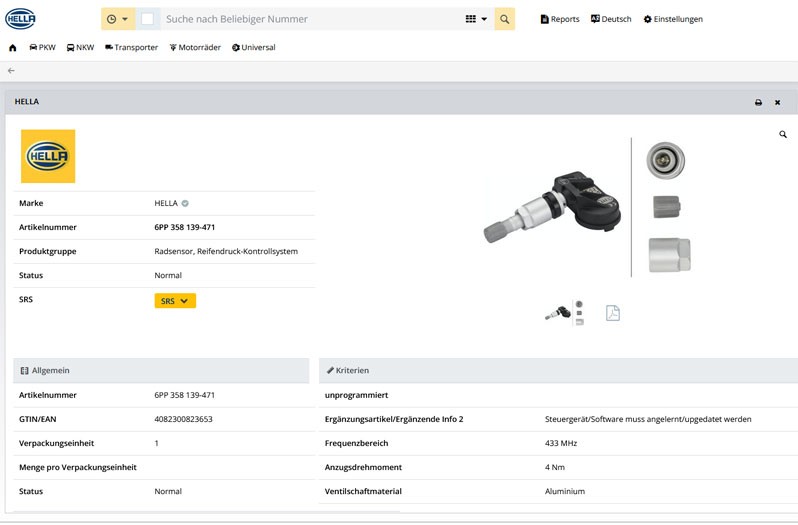

Bildunterschrift: Beispielhafte Ansicht im Elektronischen Teilekatalog — Beispielhafte Ansicht im Elektronischen Teilekatalog

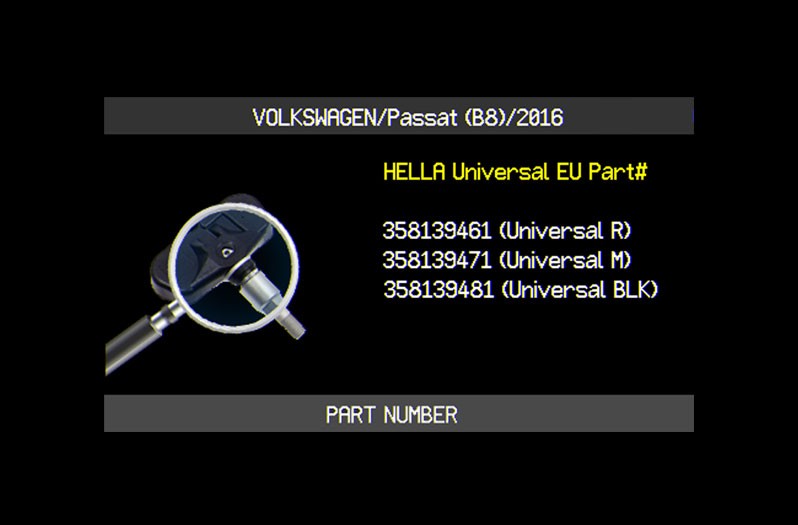

Bildunterschrift: Beispielhafte Ansicht im RDKS Diagnosegerät — Beispielhafte Ansicht im RDKS Diagnosegerät

RDKS-Sensor auswählen

Für die Reparatur ist das passende Ersatzteil unerlässlich. Aufgrund der Modell- und Ersatzteilvielfalt ist eine genaue Zuordnung des Ersatzteils nur Anhand der jeweiligen Fahrzeugdaten aus dem Fahrzeugschein möglich. Hat man diese zur Hand können im elektronischen Teilekatalog oder je nach Hersteller auch im RDKS-Diagnosegerät die passenden Ersatzteile zugeordnet werden. So kann gewährleistet werden, dass der Reifendruckkontrollsensor wie gewünscht montiert, konfiguriert und anschließend vom RDKS-System erkannt wird.

Programmieren und anlernen der universellen RDKS-Sensoren

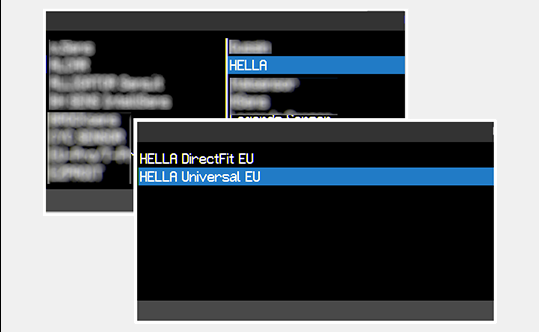

Programmieren der universellen RDKS-Sensoren: Hersteller und RDKS-Sensor auswählen — Hersteller und RDKS-Sensor auswählen

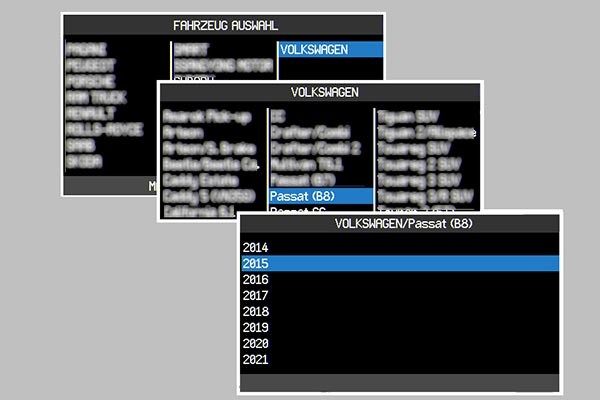

Programmieren der universellen RDKS-Sensoren: Hersteller und RDKS-Sensor auswählen — Fahrzeugdaten auswählen

Die Sensor-ID des neuen, universellen RDKS-Sensors kann neu erstellt oder von einem anderen Sensor übertragen (kopiert) werden. Werden aber wie nachfolgend dargestellt für einen neuen Satz Winterreifen vier Radsensoren benötigt, können die Daten von den alten Sensoren aus den Sommerrädern auf die neuen Sensoren übertragen werden. Das Programmieren der Sensoren kann somit noch vor dem Einbau in die Felge erfolgen und wird kabellos über Funk mit einem RDKS-Programmiergerät durchgeführt.
Wichtig dabei ist, dass die neuen Sensoren entsprechend markiert und später an die richtige Achsposition montiert werden.

Bevor mit der Konfiguration der Sensoren begonnen werden kann, müssen nach Auswahl der gewünschten Funktion, der Hersteller und Typ des RDKS-Sensors und die entsprechenden Fahrzeugdaten eingegeben werden.

1

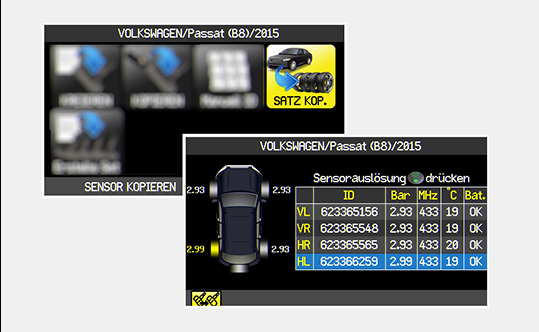

RDKS-Sensor-ID auslesen und kopieren

Die gewünschte Funktion zum Kopieren der Sensoren im Diagnosegerät auswählen anschließend die Sensor-ID-Daten aus den alten Sensoren auslesen und auf die neuen Sensoren übertragen.

Das RDKS-Gerät mit der Antenne an den Reifen an der Position des Reifenventils halten und die Starttaste drücken
Nach erfolgreicher Übertragung wird die Sensor-ID des alten Sensors im Display angezeigt.
Den Handlungsablauf nach Vorgabe des Gerätes an allen anderen RDKS-Sensoren wiederholen

Nachdem alle RDKS-Sensoren erfolgreich ausgelesen wurden, werden alle Werte im Display angezeigt und es kann mit der Übertragung der Sensor-ID-Daten begonnen werden.

RDKS-Sensor-ID auslesen und kopieren: RDKS-Daten wurden erfolgreich ausgelesen — RDKS-Daten wurden erfolgreich ausgelesen

2

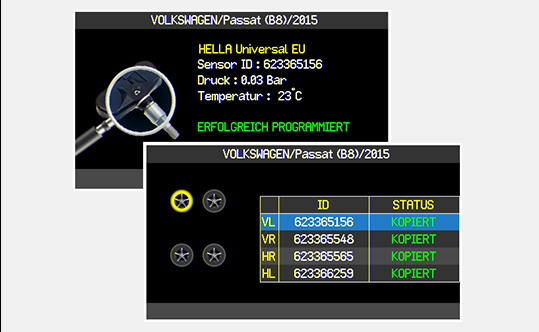

RDKS-Sensor-ID übertragen

Zum Kopieren der Daten wie folgt vorgehen:

Einen neuen Reifendrucksensor an die Antenne halten und Starttaste drücken. Die Übertragung wird mit „Verarbeitung läuft“ und „Prüfung“ angezeigt. Nach erfolgreicher Übertragung wird die Sensor-ID im Display angezeigt
Anschließend den Handlungsablauf an allen anderen RDKS-Sensoren wiederholen

Wenn alle Daten erfolgreich übertragen wurden, wird dieses im Display für alle Sensoren angezeigt.
Nachdem nun alle Sensoren erfolgreich programmiert wurden, können diese in die Felgen montiert und die Reifendecken aufgezogen werden.

RDKS-Sensor-ID übertragen: RDKS-Daten wurden erfolgreich übertragen — RDKS-Daten wurden erfolgreich übertragen

3

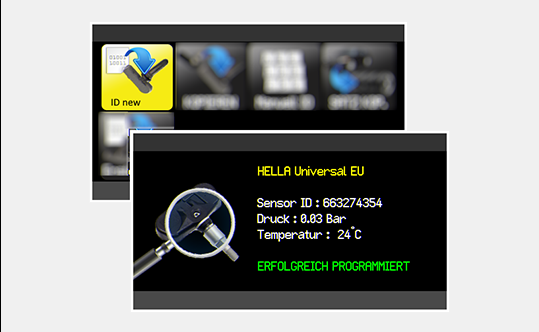

RDKS-Sensor-ID neu erstellen

Ist an einem Fahrzeug nur ein Sensor defekt, kann dieser auch einzeln ausgetauscht werden.

Da aus dem alten Sensor keine Daten zum Kopieren zur Verfügung stehen, wird für diesen Sensor eine neue ID erstellt und ans Fahrzeug angelernt. Dafür wird die entsprechende Funktion am Gerät ausgewählt und gestartet. Anschließend den Handlungsanweisungen des Diagnosegerätes folgen. Nach erfolgreicher Übertragung wird die Sensor-ID im Display angezeigt.

Hinweis!
Neu erstellte ID-Codes müssen anschließend im Fahrzeug registriert, beziehungsweise der Anlernprozess des jeweiligen Fahrzeugherstellers durchgeführt werden. Wurde ein Code von einem Sensor kopiert, entfällt in der Regel die Registrierung.

Sensor-ID erfolgreich neu erstellt

4

Reifendrucksensoren anlernen

Je nach Fahrzeughersteller und Reifendruckkontrollsystem gibt es unterschiedliche Anlernverfahren. Diese Prozedur kann je nach Fahrzeugmodell über das Fahrzeugmenü oder über die OBD-Schnittstelle mit einem geeigneten Diagnosegerät erfolgen.

In unserem Fallbeispiel, Passat B8, ist nach dem Ersetzen der Reifendrucksensoren kein manuelles Anlernen notwendig. Die RDKS-Sensoren und deren Position werden automatisch während einer anschließenden Probefahrt von dem System erkannt. Die Fahrzeuggeschwindigkeit muss dabei über 25 km/h betragen.

Die Anlernprozedur kann in Einzelfällen bis zu 20 Minuten betragen.

5

Grundeinstellung des Reifendruckkontrollsystems

Im Rahmen der Grundeinstellung werden alle alten Werte der Reifendrucksensoren zurückgesetzt und die neuen, aktuellen Daten abgespeichert. Eine Grundeinstellung ist nach dem Austausch eines RDKS-Sensors oder einem Radwechsel notwendig, da unterschiedliche Reifendrücke zu Fehlinformationen im System führen können.

Grundeinstellung der Reifendrücke am Passat B8 - Fahrzeuge mit Infotainment-System:

Zündung einschalten
Infotainment-System einschalten
CAR-Taste am Infotainment-System drücken
Menüpunkt „SETUP“ auf dem Touchscreen drücken
Menüpunkt „Reifen“ auf dem Touchscreen drücken
Menüpunkt „SET“ auf dem Touchscreen drücken
Menüpunkt „Bestätigen“ auf dem Touchscreen drücken.

Wenn alle vom Steuergerät ermittelten Reifendrücke den Herstellervorgaben entsprechen, wird der Menüpunkt für die Anpassung nicht angezeigt!

Grundeinstellung der Reifendrücke am Passat B8 - Fahrzeuge ohne Infotainment-System:

Reifendruck prüfen, ggf. korrigieren
Taste für Reifendruckkontrollanzeige drücken und halten, bis ein Bestätigungston ertönt.

Details und Informationen entnehmen Sie bitte der fahrzeugspezifischen Betriebsanleitung!

Reifendrucksensor einbauen - Hinweise bei der Montage von RDKS Sensoren

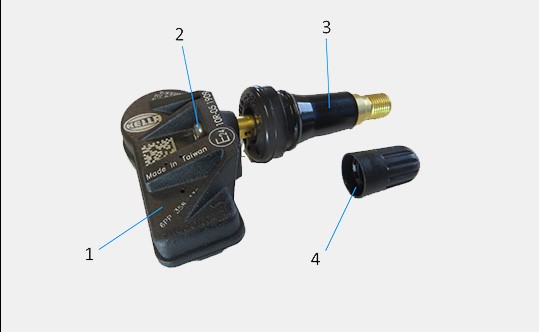

RDKS-Sensor mit Einsteck-Gummiventil — RDKS-Sensor mit Einsteck-Gummiventil: (1) Sensor, (2) Befestigungsschraube, (3) Ventil, (4) Ventilkappe

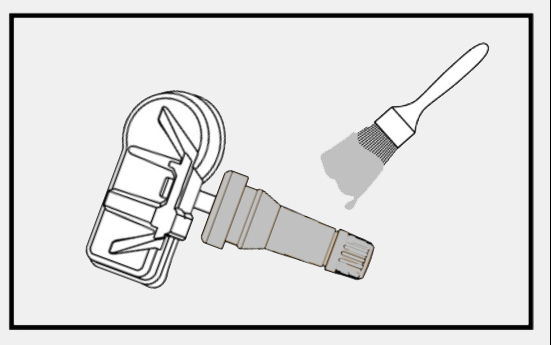

Bildunterschrift: Gummiventil einfetten — Bild 2: Gummiventil einfetten

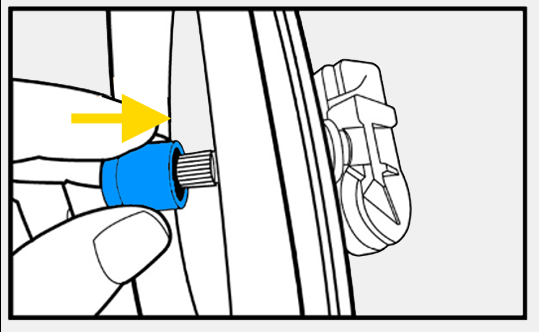

Gummiventil einziehen — Bild 3: Gummiventil einziehen

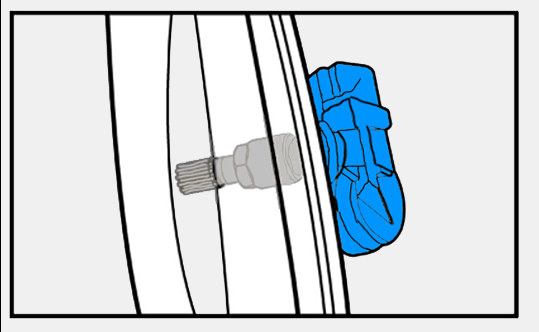

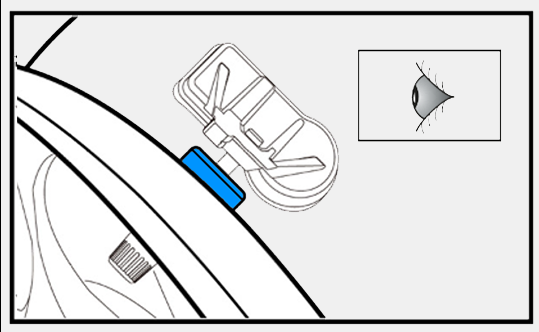

Sensor auf korrekte Einbauposition prüfen — Bild 4: Sensor auf korrekte Einbauposition prüfen

RDKS-Sensor mit Einsteck-Gummiventil

Im Falle einer Reparatur empfehlen wir folgende allgemeine Vorgehensweise:

1. Gummiventil mit einer geeigneten Montagepaste bestreichen (Bild 2).

2. Gummiventil durch die Felge einführen und den Sensor positionieren. Dazu das Ventil mit einem geeigneten Ventileinziehwerkzeug montieren und darauf achten, dass der Sensor nicht verkantet (Bild 3).

3. Anschließend sicherstellen, dass das Ventil direkt auf der Felge aufliegt (Bild 4).

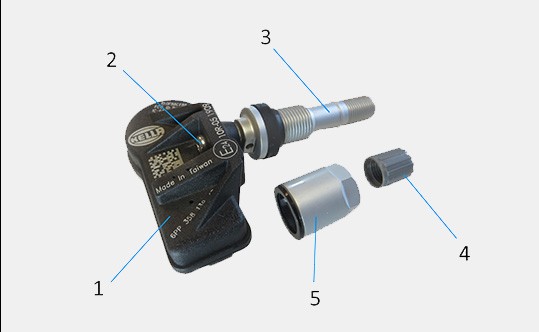

Reifenventil mit Sensor richtig positionieren — RDKS-Sensor mit Einsteck-Aluventil: (1) Sensor, (2) Befestigungsschraube, (3) Ventil, (4) Ventilkappe, (5) Ventilmutter (Überwurfmutter)

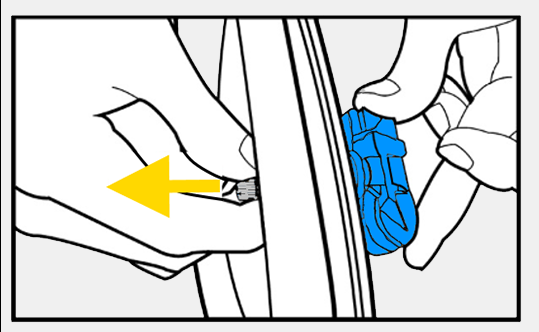

Reifenventil befestigen — Bild 6: Reifenventil mit Sensor richtig positionieren

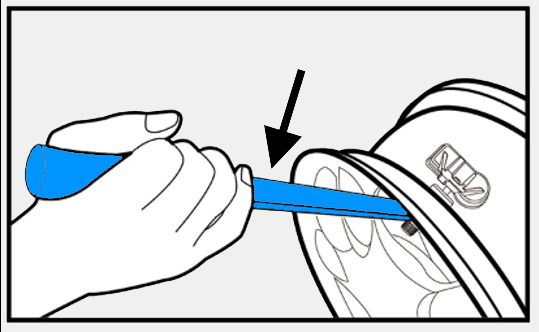

Reifenventil befestigen — Bild 7: Reifenventil befestigen

Korrekt montierter RDKS-Sensor — Bild 8: Korrekt montierter RDKS-Sensor

RDKS-Sensor mit Einsteck-Aluventil

Im Falle einer Reparatur empfehlen wir folgende allgemeine Vorgehensweise:

1. Das Reifenventil durch die Felge stecken und den Sensor so nah wie möglich am Felgenrand auflegen (Bild 6).

2. Die Überwurfmutter über das Ventil führen und handfest aufschrauben. Anschließend die Überwurfmutter mit einem geeigneten Drehmomentschlüssel mit 4 Nm anziehen (Bild 7).

3. Darstellung eines erfolgreich eingebauten RDKS-Sensors (Bild 8).

Reifen mit RDKS montieren - Hinweise zur Reifenmontage

Nachdem die Sensoren ordnungsgemäß montiert wurden, können anschließend die Reifen auf die Felge montiert werden.Um Beschädigungen oder Fehlfunktionen des Sensors während der Reifenmontage zu vermeiden beachten Sie folgende Hinweise:

Beim Aufziehen des Reifens den Montagekopf auf der gegenüberliegenden Seite des RDKS-Sensors ansetzen
Der Reifendrucksensor darf nicht mit Montagepaste verschmiert sein. Das kann zu Fehlfunktionen oder zum Ausfall des Bauteils führen.
Der Sensor sollte nicht zwischen Reifenwulst und Felge eingeklemmt sein
Nach der Montage neuer RDKS-Sensoren ist der Anlernprozess nach Vorgabe des jeweiligen Fahrzeugherstellers durchzuführen
Die Verwendung von Reifenwuchtpulver oder Reifenpannenmittel können zu Fehlfunktionen oder Ausfall des Sensors führen

Wartungs- und Reparaturhinweise

Wartungs- und Reparaturhinweis!

Beim Austausch der Reifendrucksensoren müssen immer die Montagehinweise und Reparaturanleitungen der Produkt- und Fahrzeughersteller beachtet werden.

Falls erforderlich, verwenden Sie die vom Fahrzeughersteller vorgeschriebenen Ein- oder Ausbauwerkzeuge.

Reparaturarbeiten am Reifendruckkontrollsystem sollten nur von einer Fachkraft im Kraftfahrzeuggewerbe oder einem geschulten Mechaniker durchgeführt werden.

Die unterschiedlichen Diagnosemöglichkeiten wurden beispielhaft anhand des Diagnosegerätes mega macs 77 und dem Ateq RDKS-Diagnosegerät dargestellt. Die jeweilige Prüftiefe und Funktionsvielfalt sind abhängig von der jeweiligen Systemkonfiguration des fahrzeugseitigen System-Steuergerätes.
