BMW i3 - Serviceanschlüsse Klimaanlage | HELLA

BMW

i3

Baujahr: ab 08.2013

Serviceanschlüsse Klimaanlage

Im Zuge einer Wartung oder Reparatur stellt sich bei oben genannten Fahrzeugen die Frage: „Wo befinden sich die Serviceanschüsse“?

Um an die Serviceanschlüsse zu gelangen sollte wie folgt vorgegangen werden:

  • Motorhaube öffnen
  • Lademulde ausräumen (Ladegerät etc.); Bild 1
  • Schrauben der Lademulde (6x) entfernen (Bild 2)
  • Rechte Abdeckungen neben der Lademulde entfernen (Bild 3+4)
  • Linke Abdeckung neben der Lademulde entfernen
  • Lademulde herausnehmen

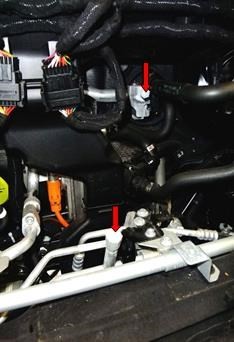

  • Serviceanschlüsse sind nun sichtbar (Bild 5)

Hinweis: Die Klimaanlage des Fahrzeugs enthält das Kältemittel R1234yf. Füllmenge: 750 g

bi_d_airco_bmw_i3_klimaanlge_serviceanschluesse001

Bild 1

bi_d_airco_bmw_i3_klimaanlge_serviceanschluesse002

Bild 2

bi_d_airco_bmw_i3_klimaanlge_serviceanschluesse003

Bild 3

bi_d_airco_bmw_i3_klimaanlge_serviceanschluesse004

Bild 4

bi_d_airco_bmw_i3_klimaanlge_serviceanschluesse005

Bild 5
